雙曲面減速機與傘形齒輪減速機的區別與選型

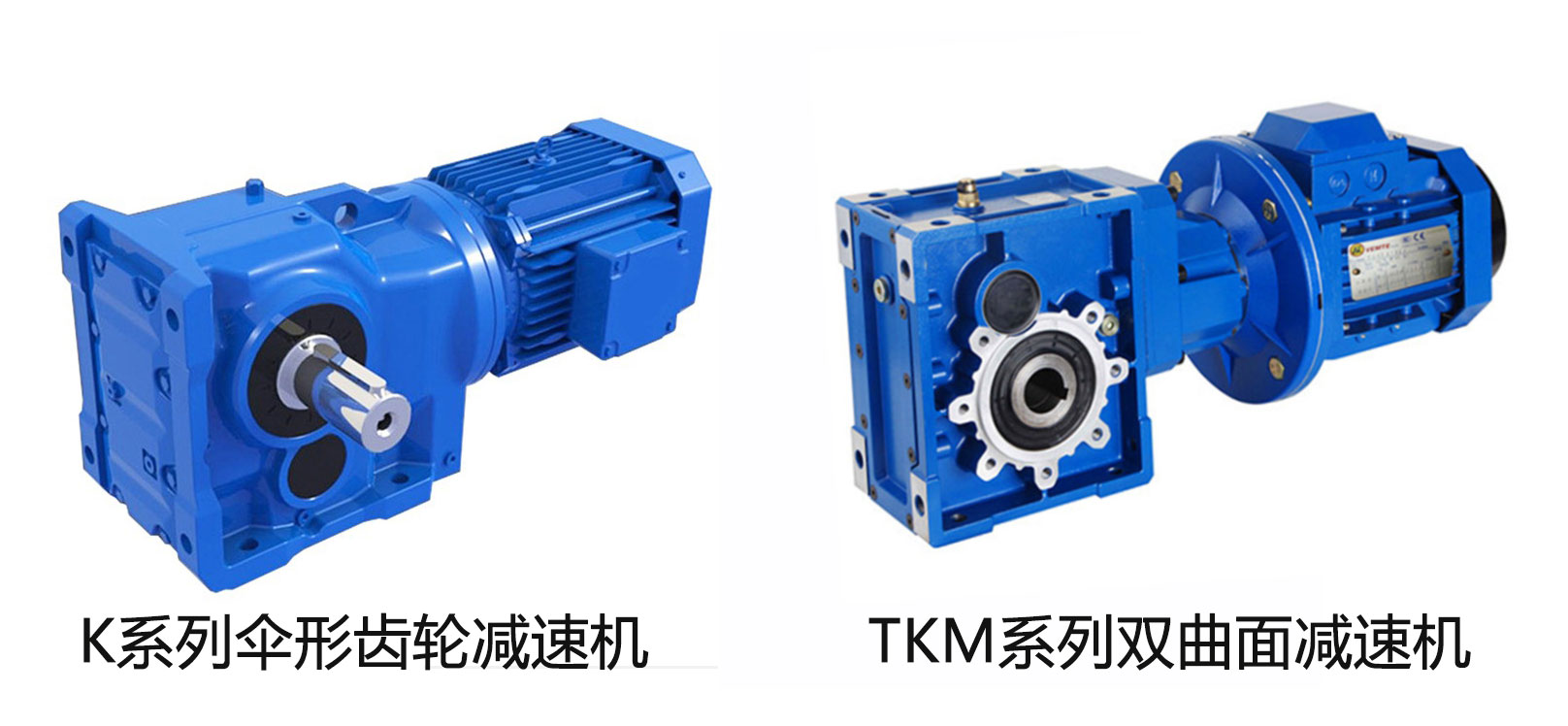

一、TKM雙曲面減速機與K系列傘形齒輪減速機
在機械傳動領域,雙曲面減速機和傘形齒輪減速機是兩種常見的減速裝置,它們在結構、性能和應用方面存在一定的差異。正確理解它們的區別,并根據實際需求進行合理選型,對于提高機械系統的性能和可靠性具有重要意義。接下來我們廣東祥如機電設備公司將用對比和實例給大家說一下雙曲面減速機與傘形齒輪減速機的區別與選型

二、雙曲面減速機與傘形齒輪減速機的區別
?。ㄒ唬┙Y構特點

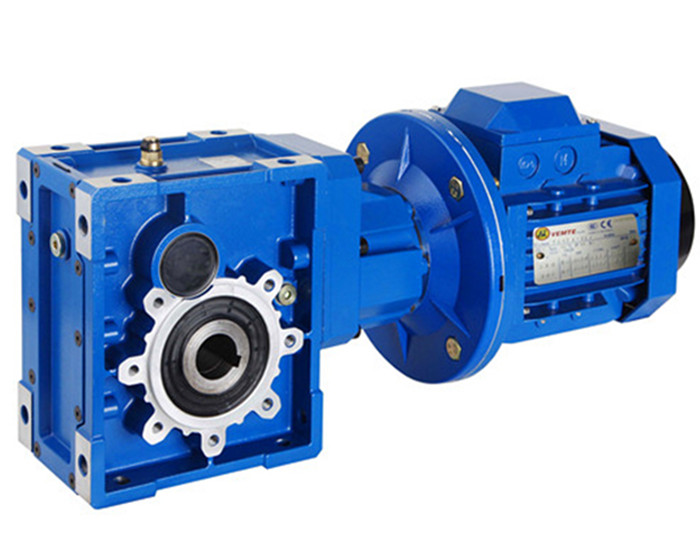

1,雙曲面減速機
采用偏置的小齒輪和雙曲面大齒輪嚙合,小齒輪軸線相對于大齒輪軸線有一定的偏移量。
齒輪副的接觸方式為線接觸,接觸面積較大。

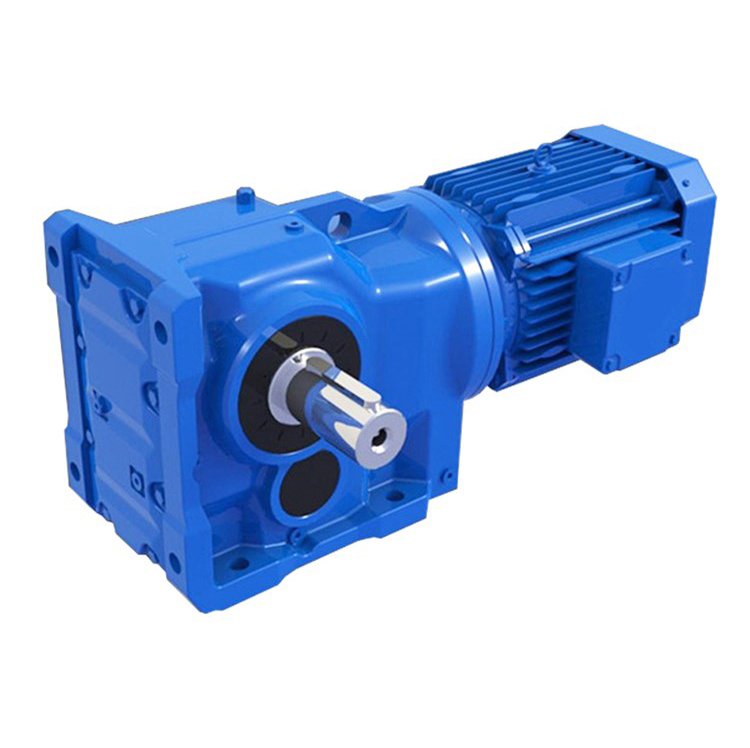

2,傘形齒輪減速機
由一對傘形齒輪組成,齒輪軸線相交。
齒輪副的接觸方式為點接觸。

(二)傳動效率
1,雙曲面減速機
由于其獨特的結構設計,傳動效率相對較高,一般在 90%以上。
2,傘形齒輪減速機
傳動效率通常在 85% - 90%之間。
?。ㄈ┏休d能力
1,雙曲面減速機
能夠承受較大的負載,具有較高的強度和剛性。
2,傘形齒輪減速機
承載能力相對較弱。
(四)噪音水平
1,雙曲面減速機
運行時噪音較低,較為平穩。
2,傘形齒輪減速機
噪音相對較大。
(五)安裝空間
1,雙曲面減速機
結構較為緊湊,占用空間較小。
2,傘形齒輪減速機
安裝空間要求相對較大。

三、選型考慮因素
?。ㄒ唬┴撦d特性
1,重載工況
優先選擇雙曲面減速機,因其承載能力強。
2,輕載工況
傘形齒輪減速機和雙曲面減速機均可,但從成本角度考慮,傘形齒輪減速機可能更具優勢。
?。ǘ﹤鲃泳纫?/span>
1.高精度傳動
雙曲面減速機的傳動精度通常較高。
2,一般精度要求
兩者均可滿足,但傘形齒輪減速機成本可能更低。
?。ㄈ┛臻g限制
1,安裝空間有限
雙曲面減速機的緊湊結構更適合。
2,空間較為充裕
選型較為靈活,可根據其他因素綜合考慮。
(四)成本預算
1,預算充足
雙曲面減速機的性能優勢可能更突出。
2,成本控制嚴格
傘形齒輪減速機可能是更經濟的選擇。

四、實例分析
以一家自動化生產線為例,需要為一臺輸送裝置選擇減速機。
輸送裝置的負載為中等負載,對傳動精度要求較高,安裝空間有限,且企業對成本控制較為嚴格。
在選型時,首先考慮到負載特性和傳動精度要求,雙曲面減速機更能滿足需求。但由于成本控制的因素,傘形齒輪減速機具有一定的吸引力。然而,考慮到安裝空間的限制,傘形齒輪減速機較大的體積可能會造成布局困難。
最終,經過綜合權衡,選擇了雙曲面減速機。雖然成本相對略高,但能夠在滿足負載和精度要求的同時,適應有限的安裝空間,確保生產線的穩定運行。
再以某小型物料提升設備為例,負載較輕,對傳動精度要求一般,安裝空間較為充裕,且成本預算有限。
在這種情況下,傘形齒輪減速機成為了更合適的選擇。其能夠滿足設備的基本傳動需求,同時在成本上具有較大優勢,且較大的安裝空間也允許其順利安裝和使用。
五、結論
雙曲面減速機和傘形齒輪減速機各有特點和優勢,在選型時需要綜合考慮負載特性、傳動精度、安裝空間和成本預算等因素。通過合理選型,可以充分發揮兩種減速機的性能,滿足不同機械傳動系統的需求,提高設備的運行效率和可靠性。
