板漿粉碎機上使用的渦輪減速機GSA87YVP100L4。在制作紙張或者紙尿褲或者是紙皮的時候都需要用到木漿。在這過程中有一種專門用于這類材料板漿粉碎機。將板漿粉碎的工藝分兩步：從粗粉到精粉。其中粗粉機的作用是將板漿打成長碎條，之后進入精粉機，將其粉碎成板漿紙漿。再由進料機構送入定量器，定量摻入卷漿紙漿，進而送入成形鼓漿箱。板漿粉碎機的結構是這樣的：漿板輸送結構，其特征在于：所述漿板輸送結構的輸出端連向一個齒輪減速電機帶渦輪減速機驅動的碎漿機構，所述碎漿機構包括一個垂直放置的碎漿筒，所述碎漿筒內壁在漿板輸送結構的輸出端的下方設有一個弧形鋼板，所述弧形鋼板水平設置在碎漿筒的內壁上，所述弧形鋼板的上端面為向碎漿筒中心傾斜的波浪圓弧。碎漿筒的下部設有一個碎漿葉輪，所述碎漿葉輪轉動是由齒輪減速電機帶動運作的，而有的是采用渦輪減速機一根垂直設置主轉動軸上，所述主轉動軸的下端通過傳動帶與一個驅動齒輪減速電機連接。

 不同的板漿粉碎機上用的電機減速器不同。用一個用戶的機械做例子吧，他的設備上的主齒輪減速電機是三相異步電動機Y100L-4，也就是3kW的電機，滿載轉速為1440r/min，滿載電流11.6A，功率因數0.84。但是這樣的轉速經常伴隨著能耗的問題而達不到這樣的轉速，但是即便如此，電機的轉速仍然高達1400轉。所以此時就需要一臺減速機來降低轉速去配合設備的運行。但是這么多的減速機哪種比較適合呢？我們推薦他使用渦輪減速機，因?yàn)闇u輪減速機有自鎖功能且減速機也可以匹配到3KW的齒輪減速電機。但是什么樣的型號以及減速機比才能夠滿足這設備的需求呢？板漿粉碎機上的粗粉機和精粉機的送料機構各不相同，粗粉機主要是用輥?zhàn)铀土希蹤C(jī)則是用抽風機進行抽送。已知板漿的規格長度為0.8m，質量為0.8kg/片，現在根據車間工人統計，紙漿的送進速度為5.5片/min，則送料的線速度為vs=0.8×5.5=4.4(m/min)，設送料輥?zhàn)又睆紻=0.08m，經過公式的計算得到的速度為V=17.5r/min，這就是渦輪減速機的輸出速度需求。

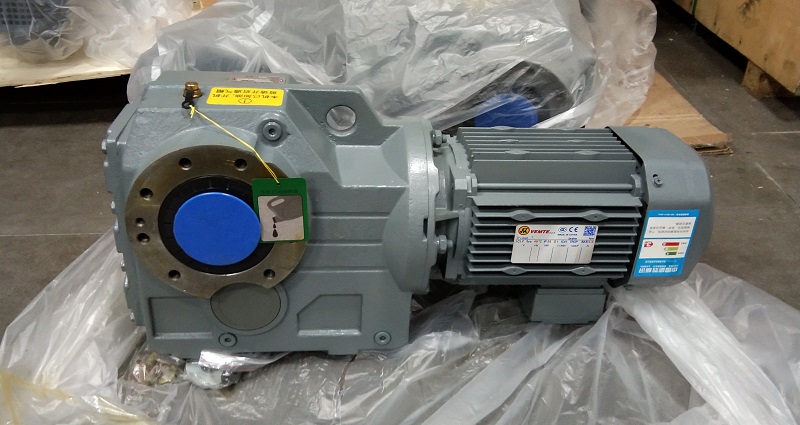

通過VEMT減速機的選型資料中的S型減速機資料可以看到能夠配到3KW轉速是17.5的并沒有，但是有比較接近的是17rpm/min。經過商量之后覺得17轉也可以接受，如果需要17.5轉的話可以搭配個變頻電機，稍微調節一下就可以了。此時我們推薦讓的型號是減速機GSA87-86.15-Y100L4，此時的減速機輸出轉速是17.減速比是86.15，輸出扭矩是1310NM，使用安全系數為1.45.如果需要變更速度的話可以選擇將普通電機變?yōu)樽冾l調速齒輪減速電機。類似的板漿粉碎機上使用的渦輪直角中空減速機或者是齒輪減速電機需要注意的是防水，有的使用過程可能會有水的入侵，此時可以選擇IP等級稍微高一個級別的齒輪減速電機。
