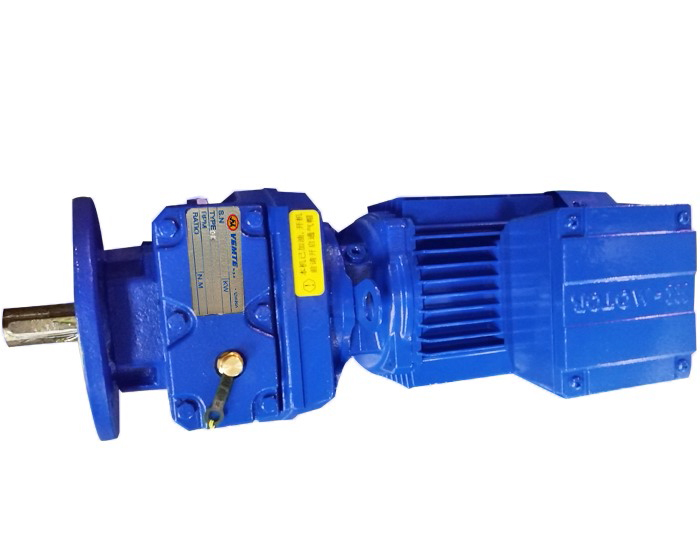

RF47 減速機概述

RF47 減速機屬于R系列斜齒輪減速機，是一種立式法蘭安裝的硬齒面減速設備，采用斜齒輪傳動設計，具有結構緊湊、承載能力高、傳動效率高等特點，廣泛應用于工業自動化、數控設備、印刷機械、激光雕刻等領域。

主要特點：

1. 結構設計

箱體材料：采用鋼性鑄鐵或鍛鋼，增強抗變形能力和承載性能。

齒輪處理：齒輪經碳氮共滲和磨齒加工，齒面硬度達HRC60，傳動平穩且噪音低。

安裝方式：支持底腳安裝、法蘭安裝（包括大小法蘭）及攪拌式安裝，適配多種設備布局。

2. 性能參數

功率范圍：0.12kW 至 7.5kW（匹配電機功率）。

減速比范圍：3-1000（單級或組合多級傳動）。

輸出扭矩：42-10000 N·m（視具體型號而定）。

效率：單級傳動效率達95%以上，組合傳動效率約85%。

3. 應用領域

數控印刷機、陶瓷設備、激光雕刻機、醫療設備等精密傳動場景。

需要高扭矩、低背隙的伺服電機或步進電機配套系統。

具體型號解析：RF47-YE4/1.1-4P-16.22-M4-φ200-IEC

R：代表R系列斜齒輪減速機。

F：法蘭安裝形式。

47：規格代碼，數字越大表示安裝尺寸和承載能力越大。

YE4：配套電機類型（YE4系列高效三相異步電機）。

1.1：電機額定功率為1.1kW。

4P：電機極數為4極（同步轉速約1500rpm）。

16.22：減速比為16.22:1，表示輸出轉速為輸入轉速的1/16.22。

M4：安裝接口代號，指法蘭尺寸或扭矩等級

φ200：輸出軸直徑為200mm，適配大扭矩負載需求。

IEC：符合國際電工委員會（IEC）標準，確保電機與減速機的兼容性。

瓦瑪特傳動專業生產制造R系列減速機以及四大系列減速機等減速機電機產品，如有選型，采購需要歡迎咨詢瓦瑪特技術人員或進入瓦瑪特官網選購。http://www.shzcv.com/
