KF167減速機 KF167AM螺旋傘齒輪減速電機

減速機型號：KF167 KF167AM KHZ167 KVZ167 KAZ167 KH167 KV167 KHF167 K167TB
電機功率：11KW-200KW
輸入轉速：500-2800RPM
單機扭矩：1000-18000N/M
單機速比：17.34-164.50比
輸出轉速：0.6-81rpm/min
傘齒輪傳動，傳動效率95%
交期：1-10天

訂購熱線：13528634927

產品詳情

KF167是B5法蘭安裝斜齒-傘齒減速機
K167AM是AM（IEC）法蘭輸入安裝斜齒-傘齒減速機
KF167，KF167AM錐齒輪減速機是一種常用的減速傳動裝置，其傳動原理如下：
錐齒輪減速機的傳動方式和斜齒輪減速機類似，都是通過齒輪的嚙合來實現傳動。錐齒輪減速機由輸入軸、輸出軸、錐齒輪和斜齒輪等部件組成。其中，輸入軸通過齒輪與錐齒輪相連，錐齒輪又通過齒輪與輸出軸相連，蝸輪則與錐齒輪相嚙合。在工作時，輸入軸帶動齒輪旋轉，齒輪轉動時帶動錐齒輪一起旋轉。錐齒輪的軸線與輸出軸的軸線相交，錐齒輪的輪緣與傘齒輪的斜齒輪相嚙合。由于錐齒輪的齒數和斜齒輪的齒輪螺旋角度的不同，使得輸出軸的轉速降低，同時扭矩增大，從而實現減速的目的。錐齒輪減速機具有傳動平穩、噪音小、扭矩大、壽命長等優點，廣泛應用于冶金、礦山、水泥、建材、化工等行業的傳動系統中。
下面是KF167，KF167AM配上三相異步電機之后的型號如下，不同廠家的型號表示有差異，具體可咨詢客服了解

GKF167-Y11-4P	GKF167-Y75-4P	GKF167AM160M4
GKF167-Y15-4P	GKF167-Y90-4P	GKF167AM180M4
GKF167-Y18.5-4P	GKF167-Y110-4P	GKF167AM200M4
GKF167-Y22-4P	GKF167-Y132-4P	GKF167-Y160-4P
GKF167-Y30-4P	GKF167AM225M4	GKF167-Y200-4P
GKF167-Y37-4P	GKF167AM250M4	GKF167AM315S4
GKF167-Y45-4P	GKF167AM280S4	GKF167AM315M4
GKF167-Y55-4P	GKF167AM280M4	GKF167AM132M4
GKF167AM225S4	GKF167AM315L4	傘齒輪減速電機

KF167減速器能做的減速比如下：
1：164.5，1：134.99，1：109.83，1：87.86，1：78.14，1：68.07，1：60.74，1：51.77，1：42.89，1：36.61，1：32.25，1：28.77，1：24.52，1：20.32，1：17.34
如果您需要大速比的組合的話，您可以選擇采用組合的型號，具體選型可以咨詢VEMTE選型技術人員

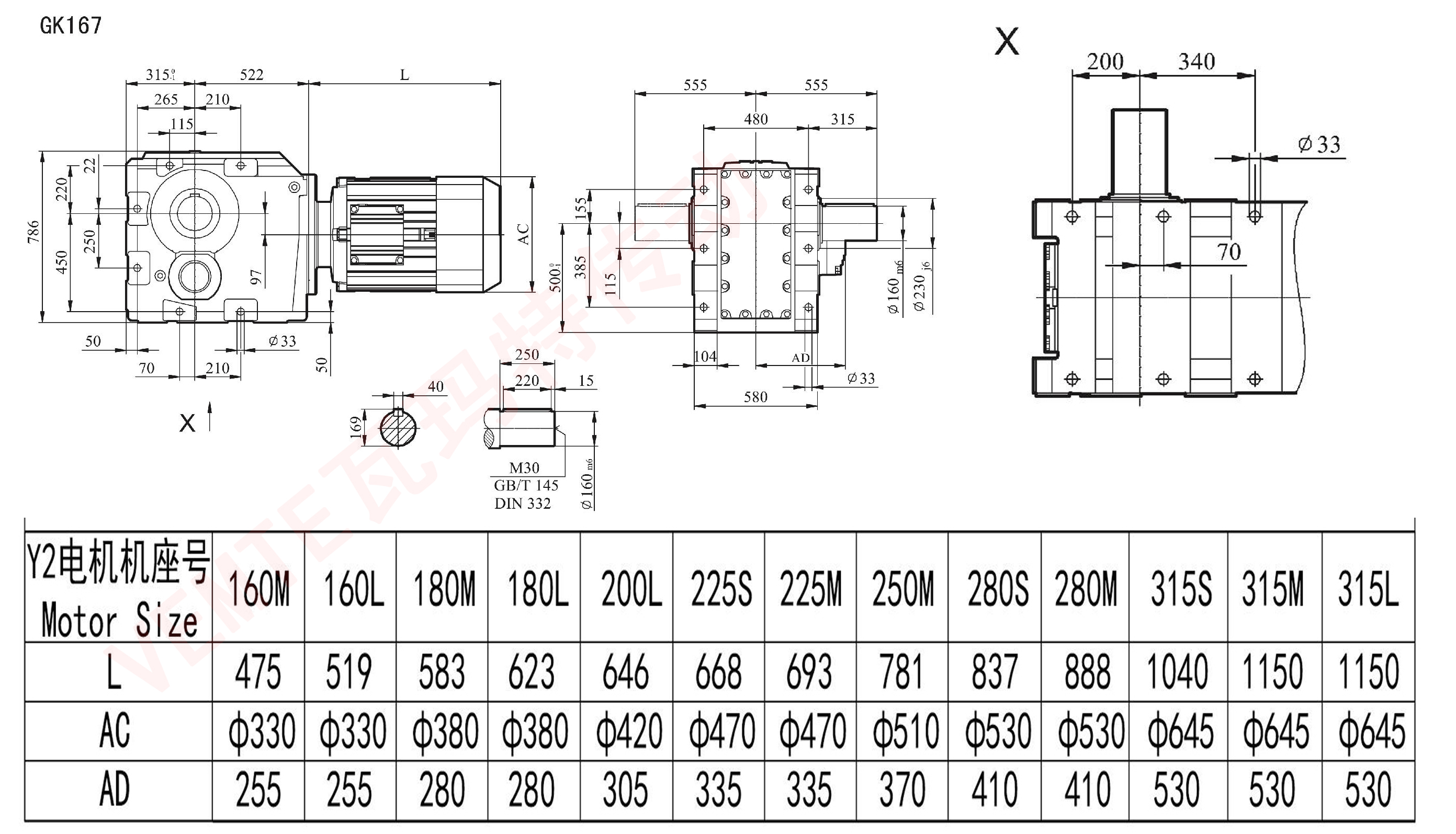

下面是KF167減速器通用的安裝尺寸圖紙，若您需要高清尺寸圖或三維模型，可咨詢客服
K167減速機

傘齒輪伺服減速機部件材質介紹
傘齒輪減速機主要由模具鑄件、焊接零件組成，其中模具鑄件主要采用HT250增強型灰鑄鐵材料，拉力強，耐磨性好，縮短了輪軸的使用壽命；軸承座采用鑄鋼材料，具有良好的抗磨損性；軸承、燈盤等采用鋼材，具有良好的韌性、耐磨性和強度。
減速機主要機構部件是錐齒輪、軸承和其它五金配件，均選用優質鋼材加工而成，其主要材質包括45鋼、40Cr、20CrMnTi和40NiCrMo等。
減速機采用斜齒-傘齒輪傳動結構，蝸輪采用45鋼鍛制而成，具有較好的磨損性和抗拉強度；蝸桿采用20CrMnTi鍛制而成，具有較高的抗拉強度和良好的耐磨性；軸承座采用鑄鋼材質，具有良好的抗磨損性；軸承采用鋁合金或鋼材，具有良好的耐磨和抗拉性能；其余五金件采用45鋼、40Cr或40NiCrMo制成，具有較好的抗磨損性、耐磨性和強度。

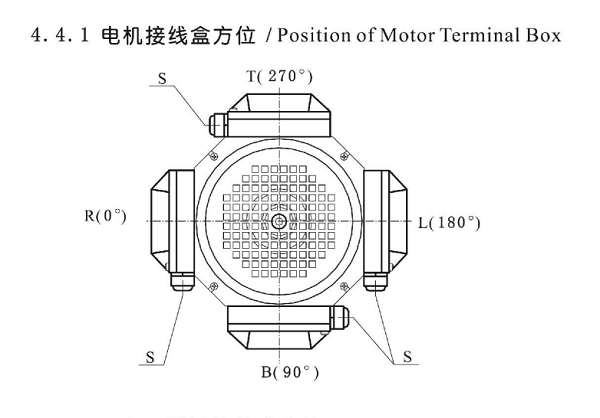

電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°
電機接線盒位置

更多的直角減速器K系列型號請點擊→傘齒輪減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
