SA87 SA87/T SH87 SA87AD蝸輪蝸桿減速機詳細信息/Detailed Information

prevnext

查看全部大圖

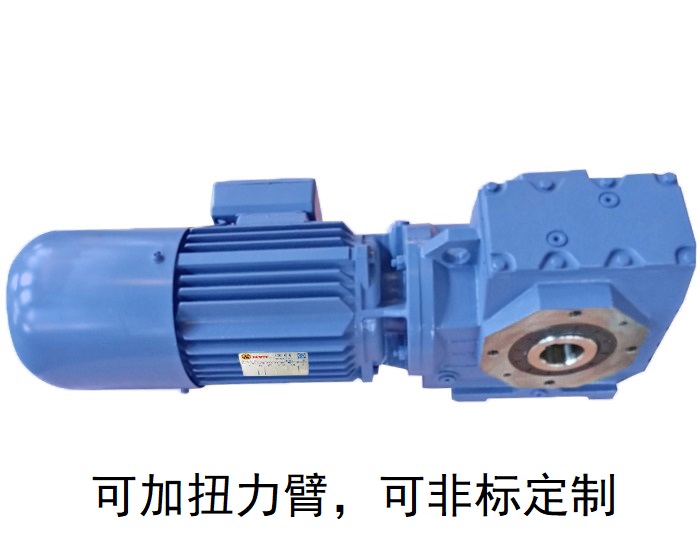

SA87 SA87/T SH87 SA87AD蝸輪蝸桿減速機

減速機型號：S87 SA87 SAF87 SF87 SAZ87 SH87 SHF87 SHZ87
電機 功率：0.75KW-15KW
輸入轉速：500-3000轉
單機 扭矩：20-2280N·M
單機 速比：7.88-288比
輸出轉速：4.9-178轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SA87是空心軸安裝斜齒輪-蝸輪蝸桿減速機
SA87/T是空心軸帶扭力臂安裝斜齒輪-蝸輪蝸桿減速機
SH87是空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SA87AD是AD軸輸入空心軸安裝斜齒輪-蝸輪蝸桿減速機
SA87，SA87/T，SH87，SA87AD系列減速機的輸入端（電機側）通過聯軸器連接蝸桿，而輸出端則通過聯軸器連接蝸輪，通過蝸輪與蝸桿之間的嚙合作用，將高速低扭矩的輸入信號轉化為低速高扭矩的輸出信號，實現減速的目的。在傳動過程中，蝸桿為主動軸，蝸輪為從動軸。由于蝸桿形狀為螺旋線形，因此在旋轉時會推動蝸輪進行回轉。同時，蝸桿和蝸輪之間的嚙合點數較少，所以蝸輪蝸桿減速機的傳動效率相對較低，在傳動效率要求不高的場合得到廣泛應用。
SA87，SA87/T，SH87，SA87AD系列減速電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服

SA87-YEJ0.75-4P	SA87/T-YVF0.75-4P	SH87-YB0.75-4P
SA87-YEJ1.1-4P	SA87/T-YVF1.1-4P	SH87-YB1.1-4P
SA87-YEJ1.5-4P	SA87/T-YVF1.5-4P	SH87-YB1.5-4P
SA87-YEJ2.2-4P	SA87/T-Y2.2-4P	SH87-YB2.2-4P
SA87-YVP3-4P	SA87/T-Y3-4P	SH87-Y2-3-4P
SA87-YVP4-4P	SA87/T-YVPEJ4-4P	SH87-Y2-4-4P
SA87-YVP5.5-4P	SA87/T-YVPEJ5.5-4P	SH87-Y2-5.5-4P
SA87-YB7.5-4P	SA87/T-YVPEJ7.5-4P	SH87-Y2-7.5-4P
SA87-YB11-4P	SA87/T-YVPEJ11-4P	SH87-Y11-4P
SA87-YB15-4P	SA87/T-Y15-4P	SH87-Y15-4P
SA87AD80M4	SA87AD100M4	SA87AD132M4
SA87AD90M4	SA87AD112M4	SA87AD160M4
SA87AD90L4	SA87AD132S4	SA87AD160L4

SA87系列硬齒面減速機能做到的減速比有：
288比，258.18比，222.4比，202.96比，180比，151.3比，139.05比，123.48比，110.4比，99.26比，91.2比，86.15比，81.76比，77.14比，70.43比，64.27比，64比，57比，47.91比，44.03比，39.1比，34.96比，31.43比，27.28比，25.5比，24.43比，21.43比，20.27比，19.7比，17.49比，15.64比，14.06比，12.21比，10.93比，9.07比，7.8比減速機
當用四極電機配上上述的減速比之后，能形成的輸出扭矩有：

2280N.m,2260N.m,2210N.m,2150N.m,2100N.m,2060N.m,2000N.m,1960N.m,1510N.m,1880N.m,

1600N.m,1820N.m,1700N.m,1240N.m,1140N.m,1010N.m減速機

如果上述的參數不滿足您的設備的實際使用需求的話，您可以咨詢一下VEMTE減速器選型技術人員給您選型

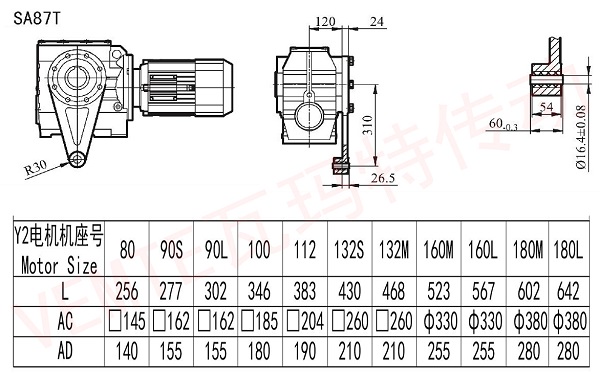

下面是SA87減速器以及SA87T減速箱的安裝尺寸，若您需要非標尺寸或三維模型，請咨詢客服

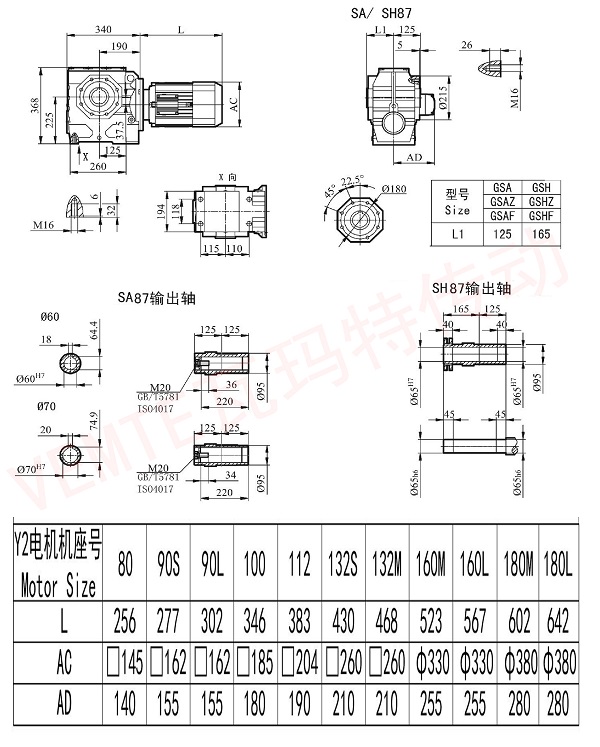

SA SH87減速機圖紙

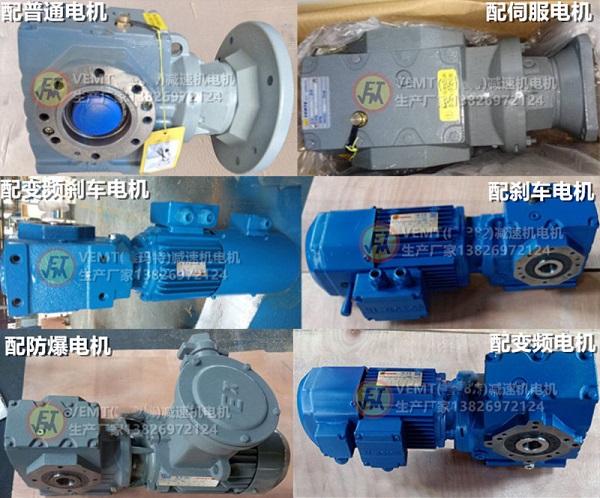

蝸輪蝸桿減速機配伺服電機的時候需要注意什么？
在蝸輪蝸桿減速機配伺服電機時需要注意以下幾點：
選擇適合的伺服電機：需要根據負載特性、工作要求和減速比等因素，選取輸出轉矩和轉速匹配的伺服電機。
確定合適的驅動方式：根據具體需求選取合適的伺服電機驅動方式，如位置控制模式、速度控制模式或扭矩控制模式等。
配合精度：在蝸輪蝸桿減速機和伺服電機之間的聯軸器選擇和安裝時，需要考慮其精度和剛性，保證傳輸扭矩的同時不會產生偏差。
安裝調試：在安裝過程中，需要確保伺服電機減速機之間的聯接處正確無誤，并進行必要的調試和測試，以確保系統穩定可靠。
潤滑油選擇：在使用過程中，需要根據減速機型號和工作條件選用合適的潤滑油，保證伺服電機和減速機內部部件的潤滑和降低磨損。
安全防護：對于高速運轉的伺服電機和減速機，需要加裝安全防護設施，保障工作人員的安全。
綜上所述，在蝸輪蝸桿減速機配伺服電機時，需要注意以上因素，以確保整個系統的運行穩定和可靠性。

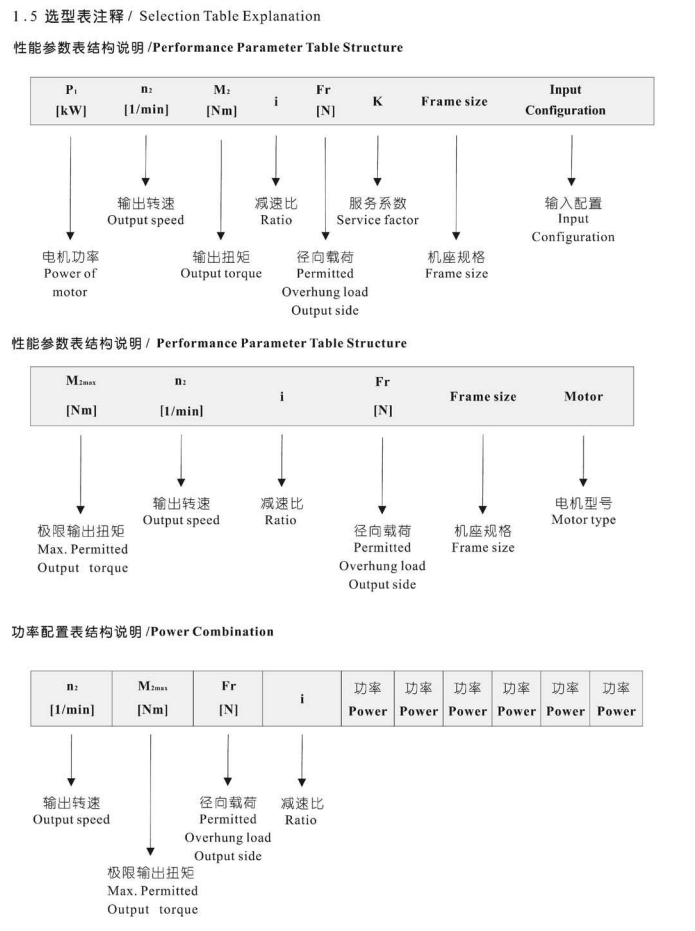

選型表查看

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
