VEMTE致力于打造節能環保電機減速機電機
SAF77 SHF77 SAF77AD SAF77AM蝸輪蝸桿減速器詳細信息/Detailed Information
SAF77 SHF77 SAF77AD SAF77AM蝸輪蝸桿減速器
減速機型號：S77 SA77 SAF77 SF77 SAZ77 SH77 SHF77 SHZ77
電機 功率：0.55KW-7.5KW
輸入 轉速：500-3000轉
單機 扭矩：20-1270N·M
單機 速比：8.06-256.47比
輸出 轉速：5.5-174轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交 期：1-10天
訂購熱線：13528634927

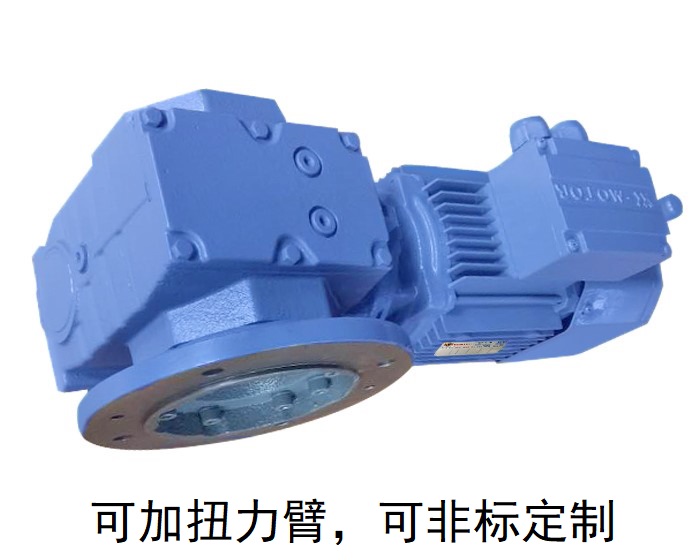

SAF77是B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SHF77是B5法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SAF77AM是AM法蘭輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF77AD是AD軸輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF77,SHF77SAF77ADSAF77AM系列蝸輪蝸桿減速機是一種常見的減速機構，由蝸輪和蝸桿組成。它的作用是將高速旋轉的動力傳動裝置的轉速降低，增加扭矩輸出，以滿足機械設備的需要。蝸輪蝸桿減速機的特點是結構簡單、運行平穩、傳動效率高、減速比大、扭矩輸出穩定等。它是由蝸輪、蝸桿、軸承、油封、殼體等部件組成。其工作原理是通過蝸輪和蝸桿的嚙合來實現輸出軸的減速，同時也能夠增加扭矩。 蝸輪減速箱具有結構簡單、體積小、傳動效率高、噪音低、扭矩大等優點，因此被廣泛應用于機械設備的傳動系統中，如工業機械、農業機械、食品機械、輸送以及攪拌機械等。

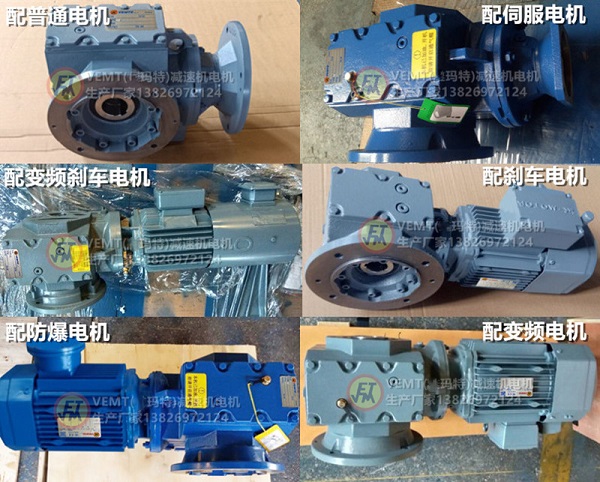

SAF77,SHF77，SAF77AD，SAF77AM系列硬齒面減速機帶電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解
SAF77系列減速機可以做到的減速比有：
1:256.47，1：225.26，1：214，1：189.09，1：161.6，1：148.15，1：130，1：123.3，1：107.83，1：97.14，1：85.22，1：75.2，1：75.09，1：71.33，1：66.67，1：63.03，1：56.92，1：53.87，1：49.38，1：43.33，1：41.07，1：35.94，1：32.38，1：28.41，1：25.07，1：22.89，1：22.22，1：20.99，1：18.97，1：18.42，1：17.45，1：15.28，1：13.76，1：12.07，1：10.65，1：9.44，1：8.06減速機
采用上述的減速比搭配上四極三相異步電機之后，可以做到的輸出轉速有：
5.50RPM，6.2RPM，6.5RPM，7.4RPM，8.7RPM，9.4RPM，11RPM，13RPM，14RPM，16RPM，19RPM，20RPM，21RPM，22RPM，25RPM，26RPM，28RPM，32RPM，34RPM，39RPM，43RPM，49RPM，56RPM，61RPM，63RPM，67RPM，74RPM，76RPM，80RPM，92RPM，102RPM，116RPM，131RPM，148RPM，174RPM減速機。
如果上述的參數要求不滿足您的設備的實際使用需求的話，您可以咨詢一下VEMTE選型技術人員

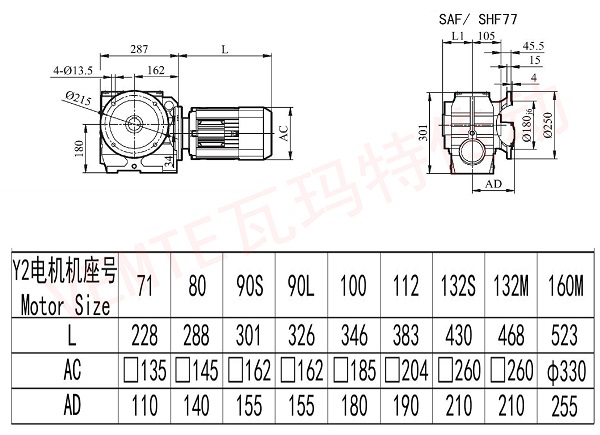

下面是SAF77以及SHF77減速機通用的安裝尺寸，若您需要三維模型或非標尺寸，請咨詢客服
蝸輪蝸桿減速機的蝸輪蝸桿加工工藝
蝸輪蝸桿是機械傳動中常用的一種重要零部件，其功能是將電動機的高速旋轉轉化為機器運動部件的低速高扭矩旋轉。其加工工藝對產品的質量和性能有著重要影響。下面將介紹蝸輪蝸桿的加工工藝。
蝸桿的制造需要選擇適當?shù)牟牧?。常見的渦輪伺服減速機的蝸桿材料包括鐵、鋼、黃銅和銅合金等。不同的材料有不同的性能，選擇合適的材料可以提高蝸桿的使用壽命和質量。而針對蝸桿的加工工藝，需要采用特殊的加工設備和工藝流程。如先要進行車削和磨削等粗加工，再進行火花機加工和齒輪磨削加工等精密加工。其中，火花機加工是一種高精度的加工技術，可以加工出高精度的蝸桿齒形。
同時，蝸輪的加工也需要特別注意。蝸輪齒形復雜，通常需要采用精密齒輪切削加工的方法。而為了提高蝸輪齒面的質量和精度，還需要進行研磨和整形等后續工序。
最后，完成蝸輪蝸桿的加工后，還需要進行檢測和測試。檢測需要采用專業的檢測設備，如島津光譜儀、三次元掃描儀等，以保證產品的精度和質量。而且必須進行實際測試，以確保蝸輪蝸桿的性能符合要求。
總之，蝸輪蝸桿是機械傳動中至關重要的元件，其加工工藝對產品的性能和質量有著極為重要的影響。其加工需要采用特殊的設備和工藝流程，并且必須進行嚴格的檢測和測試，以確保產品的性能和質量符合要求。
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
SHF77是B5法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SAF77AM是AM法蘭輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF77AD是AD軸輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF77,SHF77SAF77ADSAF77AM系列蝸輪蝸桿減速機是一種常見的減速機構，由蝸輪和蝸桿組成。它的作用是將高速旋轉的動力傳動裝置的轉速降低，增加扭矩輸出，以滿足機械設備的需要。蝸輪蝸桿減速機的特點是結構簡單、運行平穩、傳動效率高、減速比大、扭矩輸出穩定等。它是由蝸輪、蝸桿、軸承、油封、殼體等部件組成。其工作原理是通過蝸輪和蝸桿的嚙合來實現輸出軸的減速，同時也能夠增加扭矩。 蝸輪減速箱具有結構簡單、體積小、傳動效率高、噪音低、扭矩大等優點，因此被廣泛應用于機械設備的傳動系統中，如工業機械、農業機械、食品機械、輸送以及攪拌機械等。
SAF77,SHF77，SAF77AD，SAF77AM系列硬齒面減速機帶電機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解
| SAF77-Y0.55-4P | SHF77-Y0.55-4P | SAF77AM80M4 |
| SAF77-Y0.75-4P | SHF77-Y0.75-4P | SAF77AM90M4 |
| SAF77-Y1.1-4P | SHF77-Y1.1-4P | SAF77AM90L4 |
| SAF77-Y1.5-4P | SHF77-Y1.5-4P | SAF77AM100M4 |
| SAF77-Y2.2-4P | SHF77-Y2.2-4P | SAF77AM112M4 |
| SAF77-Y3-4P | SHF77-Y3-4P | SAF77AM132S4 |
| SAF77-Y4-4P | SHF77-Y4-4P | SAF77AM132M4 |
| SAF77-Y5.5-4P | SHF77-Y5.5-4P | SAF77AD80M4 |
| SAF77-Y7.5-4P | SHF77-Y7.5-4P | SAF77AD90M4 |
| SAF77AD90L4 | SAF77AD112M4 | 蝸輪蝸桿減速機 |
| SAF77AD100M4 | SAF77AD132S4 | SAF77AD132M4 |
SAF77系列減速機可以做到的減速比有：
1:256.47，1：225.26，1：214，1：189.09，1：161.6，1：148.15，1：130，1：123.3，1：107.83，1：97.14，1：85.22，1：75.2，1：75.09，1：71.33，1：66.67，1：63.03，1：56.92，1：53.87，1：49.38，1：43.33，1：41.07，1：35.94，1：32.38，1：28.41，1：25.07，1：22.89，1：22.22，1：20.99，1：18.97，1：18.42，1：17.45，1：15.28，1：13.76，1：12.07，1：10.65，1：9.44，1：8.06減速機
采用上述的減速比搭配上四極三相異步電機之后，可以做到的輸出轉速有：
5.50RPM，6.2RPM，6.5RPM，7.4RPM，8.7RPM，9.4RPM，11RPM，13RPM，14RPM，16RPM，19RPM，20RPM，21RPM，22RPM，25RPM，26RPM，28RPM，32RPM，34RPM，39RPM，43RPM，49RPM，56RPM，61RPM，63RPM，67RPM，74RPM，76RPM，80RPM，92RPM，102RPM，116RPM，131RPM，148RPM，174RPM減速機。
如果上述的參數要求不滿足您的設備的實際使用需求的話，您可以咨詢一下VEMTE選型技術人員
下面是SAF77以及SHF77減速機通用的安裝尺寸，若您需要三維模型或非標尺寸，請咨詢客服
蝸輪蝸桿減速機的蝸輪蝸桿加工工藝
蝸輪蝸桿是機械傳動中常用的一種重要零部件，其功能是將電動機的高速旋轉轉化為機器運動部件的低速高扭矩旋轉。其加工工藝對產品的質量和性能有著重要影響。下面將介紹蝸輪蝸桿的加工工藝。
蝸桿的制造需要選擇適當?shù)牟牧?。常見的渦輪伺服減速機的蝸桿材料包括鐵、鋼、黃銅和銅合金等。不同的材料有不同的性能，選擇合適的材料可以提高蝸桿的使用壽命和質量。而針對蝸桿的加工工藝，需要采用特殊的加工設備和工藝流程。如先要進行車削和磨削等粗加工，再進行火花機加工和齒輪磨削加工等精密加工。其中，火花機加工是一種高精度的加工技術，可以加工出高精度的蝸桿齒形。
同時，蝸輪的加工也需要特別注意。蝸輪齒形復雜，通常需要采用精密齒輪切削加工的方法。而為了提高蝸輪齒面的質量和精度，還需要進行研磨和整形等后續工序。
最后，完成蝸輪蝸桿的加工后，還需要進行檢測和測試。檢測需要采用專業的檢測設備，如島津光譜儀、三次元掃描儀等，以保證產品的精度和質量。而且必須進行實際測試，以確保蝸輪蝸桿的性能符合要求。
總之，蝸輪蝸桿是機械傳動中至關重要的元件，其加工工藝對產品的性能和質量有著極為重要的影響。其加工需要采用特殊的設備和工藝流程，并且必須進行嚴格的檢測和測試，以確保產品的性能和質量符合要求。
更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
