SAF97 SHF97 SAF97AD SAF97AM蝸輪蝸桿減速電機詳細信息/Detailed Information

prevnext

查看全部大圖

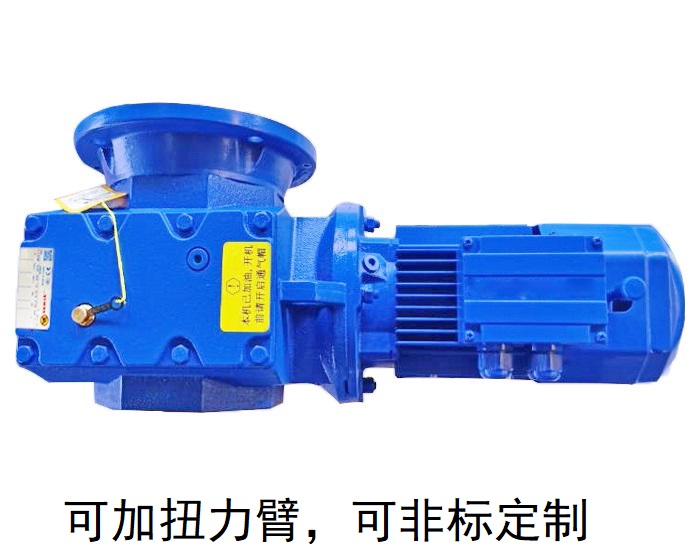

SAF97 SHF97 SAF97AD SAF97AM蝸輪蝸桿減速電機

減速機型號：S97 SA97 SAF97 SF97 SAZ97 SH97 SHF97 SHZ97
電機 功率：1.5KW-22KW
輸入轉速：500-3000轉
單機 扭矩：200-4000N·M
單機 速比：8.26-286.40比
輸出轉速：4.9-169轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SAF97是B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SHF97是B5法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SAF97AM是AM法蘭輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF97AD是AD軸輸入B5法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAF97,SHF97，SAF97AD，SAF97AM系列蝸輪蝸桿減速機采用蝸輪與蝸桿傳動，是一種常見的減速傳動方案。減速器的輸入端（電機側）通過聯軸器連接蝸桿，而輸出端則通過聯軸器連接蝸輪，通過蝸輪與蝸桿之間的嚙合作用，將高速低扭矩的輸入信號轉化為低速高扭矩的輸出信號，實現減速的目的。在傳動過程中，蝸桿為主動軸，蝸輪為從動軸。由于蝸桿形狀為螺旋線形，因此在旋轉時會推動蝸輪進行回轉。同時，蝸桿和蝸輪之間的嚙合點數較少，所以蝸輪蝸桿減速機的傳動效率相對較低，在傳動效率要求不高的場合得到廣泛應用。蝸輪蝸桿減速器還具有結構緊湊、噪音低、使用壽命長等特點，因此被廣泛應用于各種工業設備中，如輸送機、卷繞機、提升機、冶金設備等。
SAF97,SHF97，SAF97AD，SAF97AM系列減速機的型號如下，不同廠家型號表示有差異，具體型號可咨詢客服

SAF97-YEJ1.5-4P	SHF97-Y1.5-4P	SAF97AM90L4
SAF97-YEJ2.2-4P	SHF97-Y2.2-4P	SAF97AM100M4
SAF97-YEJ3-4P	SHF97-Y3-4P	SAF97AM112M4
SAF97-YEJ4-4P	SHF97-Y4-4P	SAF97AM132S4
SAF97-Y5.5-4P	SHF97-YVP5.5-4P	SAF97AM132M4
SAF97-Y7.5-4P	SHF97-YVP7.5-4P	SAF97AM160M4
SAF97-Y11-4P	SHF97-YVP11-4P	SAF97AM160L4
SAF97-YB15-4P	SHF97-YVP15-4P	SAF97AM180M4
SAF97-YB18.5-4P	SHF97-Y18.5-4P	SAF97AM180L4
SAF97-YB22-4P	SHF97-Y22-4P	自鎖S系列減速器
SAF97AD90L4	SAF97AD132S4	SAF97AD160L4
SAF97AD100M4	SAF97AD132M4	SAF97AD180M4
SAF97AD112M4	SAF97AD160M4	SAF97AD180L4

SAF97系列減速器能做到的減速比有：
286.4比1，262.22比1，231.67比1，196.52比1，180.95比1，161.74比1，145.6比1，131.85比1，116.92比1，105.71比1，89.6比1，80.85比1，78.26比1，71.43比1，65.45比1，60.59比1，55.79比1，49.87比1，44.89比1，40.65比1，36.05比1，32.6比1，27.63比1，26.39比1，24.13比1，23.59比1，21.23比1，19.23比1，17.05比1，15.42比1，13.07比1，11.41比1，9.55比1，8.26比1減速機
采用四極三相異步電動機配上上述減速比，能形成的輸出轉速有：

1770N.m,2040N.m,2210N.m,2330N.m,2470N.m,2570N.m,2600N.m,2870N.m,2900N.m,3010N.m,

3080N.m,3200N.m,3230N.m,3240N.m,3300N.m,3300N.m,3440N.m,3510N.m,3650N.m,3730N.m,

3840N.m,3920N.m,4000N.m減速機

如果上述的參數要求不滿足您的設備的實際使用情況的話，您可以咨詢一下VEMTE選型技術人員給您選型

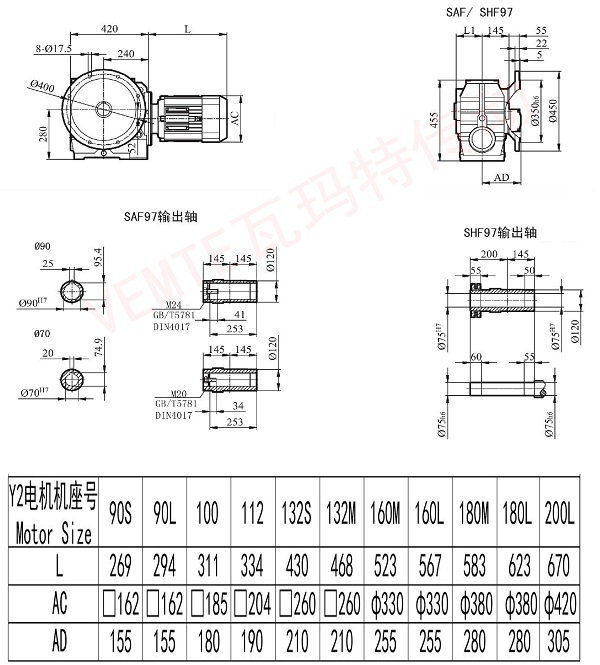

下面是SAF97以及SHF97減速機的安裝尺寸圖紙，若您需要非標圖紙或者三維模型，請咨詢客服
Saf SHF97減速機圖紙

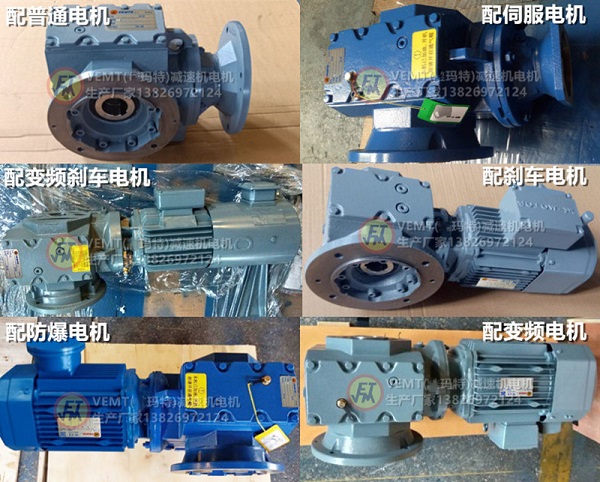

蝸輪蝸桿減速機配伺服電機的時候需要注意什么？
在蝸輪蝸桿減速機配伺服電機時需要注意以下幾點：
選擇適合的伺服電機：需要根據負載特性、工作要求和減速比等因素，選取輸出轉矩和轉速匹配的伺服電機。
確定合適的驅動方式：根據具體需求選取合適的伺服電機驅動方式，如位置控制模式、速度控制模式或扭矩控制模式等。
配合精度：在蝸輪蝸桿伺服電機減速機之間的聯軸器選擇和安裝時，需要考慮其精度和剛性，保證傳輸扭矩的同時不會產生偏差。
安裝調試：在安裝過程中，需要確保伺服電機與減速機之間的聯接處正確無誤，并進行必要的調試和測試，以確保系統穩定可靠。
潤滑油選擇：在使用過程中，需要根據減速機型號和工作條件選用合適的潤滑油，保證伺服電機和減速機內部部件的潤滑和降低磨損。
安全防護：對于高速運轉的伺服電機和減速機，需要加裝安全防護設施，保障工作人員的安全。
在蝸輪蝸桿減速機配伺服電機時，需要注意以上因素，以確保整個系統的運行穩定和可靠性。

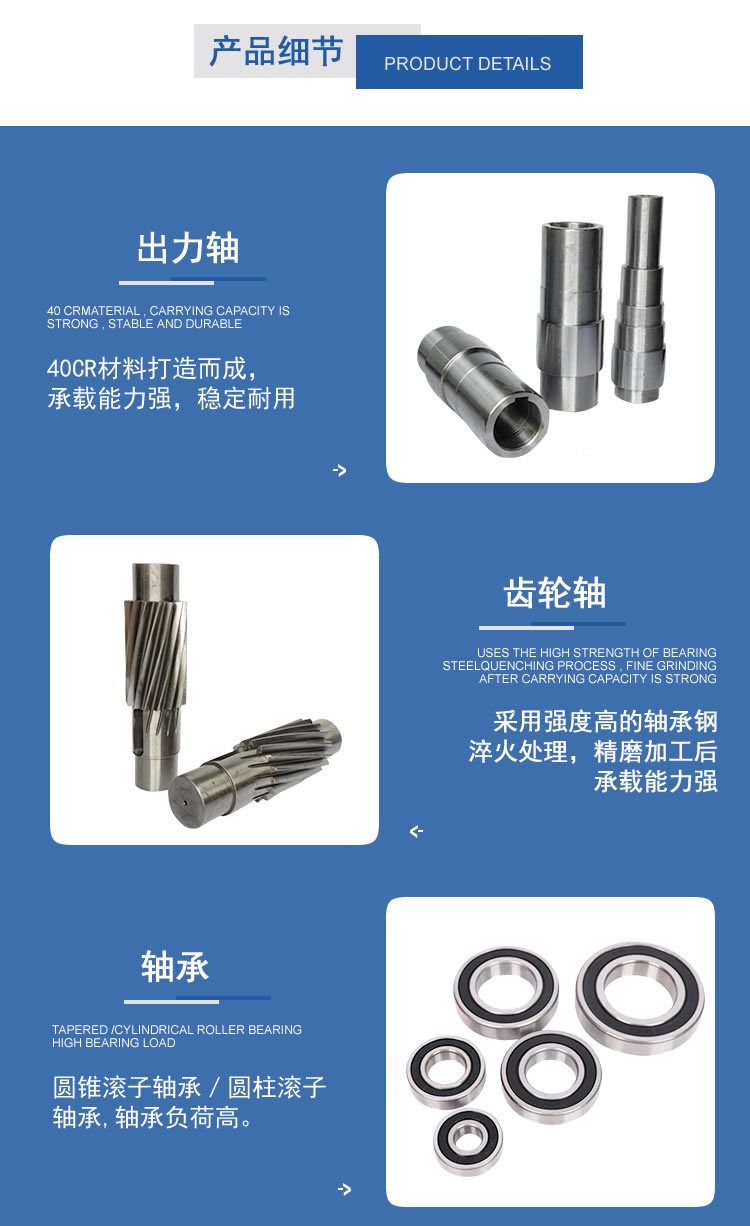

蝸輪蝸桿減速機部件材質

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
