關鍵詞：RX系列減速機,XR系列減速電機,X系列臥式擺線減速器,精密擺線減速機

X系列擺線齒輪減速機型號有：RXW2，RXW3，RXW4，RXW5，RXW6，RXW7，RXW8，RXW9，RXW10，RXW11，RXW12，XRL2,XRL3,XRL4,XRL5,XRL6，XRL7,XRL8,XRL9,XRL10,XRL11,XRL12

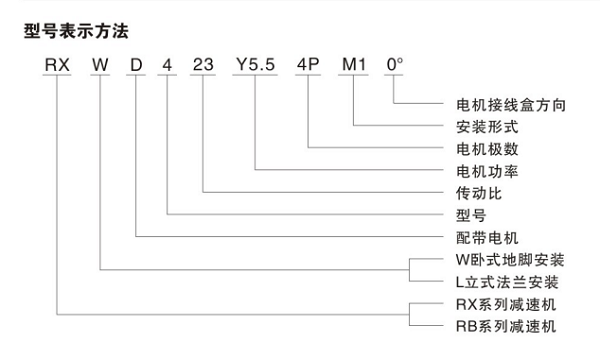

型號的表示方式如下：

X系列擺線齒輪減速機的減速比有：7比、11比、17比、23比、29比、35比、43比、59比、71比、87比

X系列擺線齒輪減速器匹配的電機功率：0.25KW、0.37kw、0.55kw、0.75KW、1.1kw、1.5kw、2.2KW、3kw、4kw、5.5KW、7.5kw、11kw、15KW、18.5kw、22kw、30KW、37kw、45kw、55KW、75kw、90kw

X系列擺線齒輪減速箱輸出扭矩有：23NM、23498NM、6411NM、3066NM、112NM、205NM、414NM、595NM、650NM、724NM、870NM、988NM、1050NM、2700NM等等，具體可以下載減速機選型樣本查看

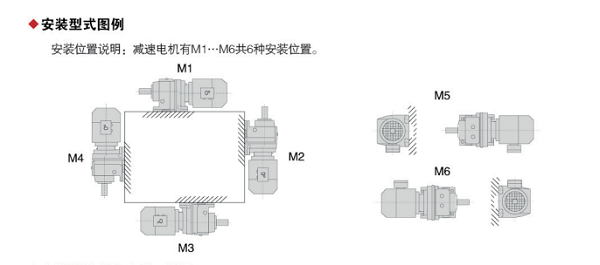

X系列擺線硬齒面減速機的安裝方位有6種：這類X系列擺線減速機有M1,M2,M3,M4,M5,M6這6中安裝方位，具體的選擇何種安裝方位需要用戶自己根據設備的安裝需求進行選擇。

這種擺線齒輪減速機可以代替原來的擺線針輪減速機進行使用，這種擺線硬齒面減速機具備以下特性：

RX、RB系列減速機是參照擺線針輪減速機的安裝尺寸而設計的硬齒面齒輪減速，具有傳動效率高、低噪音、耗能低、體積小、傳遞扭矩大、性能優越的特點。廣泛應用于印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。

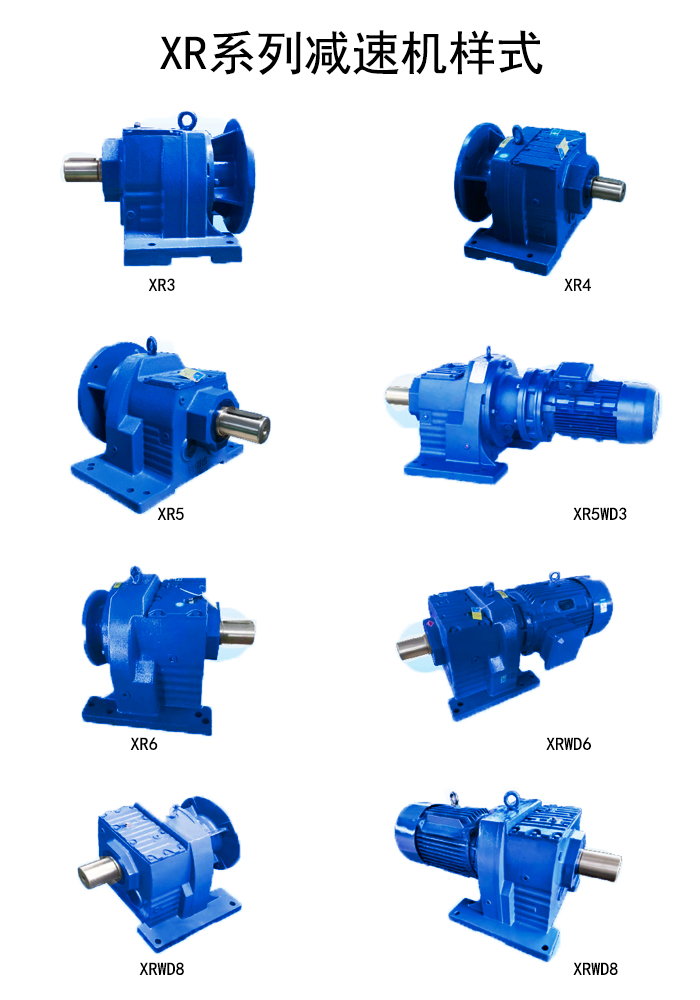

這類硬齒面XR系列擺線齒輪減速機在模塊組合體系基礎上設計制造，有多極組合、安裝型式和結構方案，傳動比多，能滿足不同的使用工況。

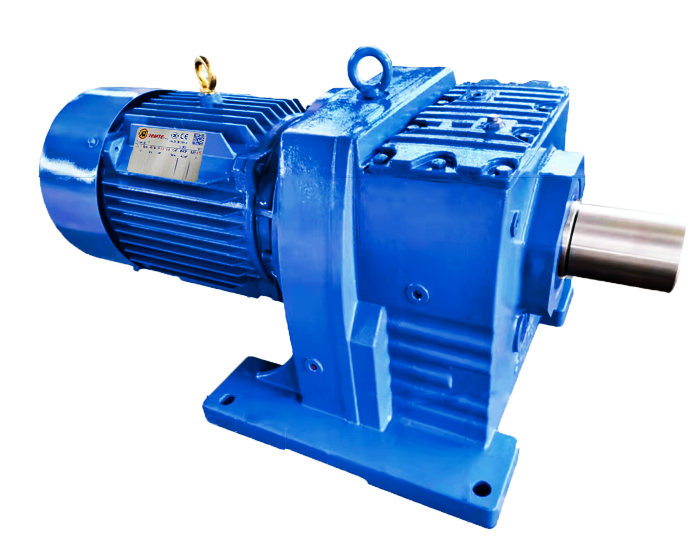

減速機箱體采用高剛性鑄鐵箱體﹔硬齒面齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精細加工，運轉平穩、噪聲低、承載能力大、溫升低、壽命長，適用于啟動頻繁和正反轉的場合。

在進行這種擺線齒輪硬齒面減速機選型的時候，先看看選型符號說明：
P[KW]:電機功率。
na [r/min]:輸出轉速。參考電機滿載時的轉速和減速機的傳動比計算得出，單位為轉/分鐘。Ma[Nm]:電機滿載時輸出軸上可以產生的轉矩。此輸出轉矩已考慮了減速機的傳動效率。[]:減速機從輸入到輸出間的減速比。
Fra [KN]:輸出軸軸伸中點處的許用徑向載荷。工作元件的實際徑向載荷F與實際工況系數fts的乘積不得大于此值,即fa*Fr 一般工作元件的Fr值可由下式求出:
Fr= Mr*Fr/r(N)
其中:Mr—工作元件的工作轉矩(Nm)
r --工作元件節圓半徑
fr--徑向載荷系數(可參考如下取值)
單排鏈輪：fr=1；V型帶：fr=1.5
一個齒輪或雙排鏈輪：fr=1.25；平型帶：fr=2.5
fs:使用系數，硬齒面減速機額定功率與所配用的電機額定功率的比值。它是選擇減速器規格的強度依據。
機型號:即減速機的機型和規格號（詳見減速機型號一覽)。其結構尺寸可查閱相應的外形安裝尺寸圖表數。
極數:電機極數。   這種X系列擺線齒輪減速機有多種形式，不同的形式不同的型號不同的安裝需求可以根據用戶的設備進行靈活的選擇

徑向載荷檢驗

這類減速機型號的軸頭裝有齒輪、皮帶輪、鏈輪時，將產生較大的徑向載荷。此時，必須進行徑向載荷檢當方法見選型參數釋義中有關內容。若徑向載荷超出許用值，可選用更大規格機型進行使用。http://www.shzcv.com/xbbxcljsdj.html

購買須知：我司VEMTE品牌所有系列產品，標準常用的，倉庫均備有現貨200臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。

以下是RB系列以及RX系列臥式減速機的安裝尺寸圖紙

詳細型號的安裝尺寸圖聯系13650054285劉工
