標準型直角實心軸減速機

當前位置：首頁 » 祥如機電產品中心 » VEMTE減速機系列 » 直交軸減速電機 » 標準型直角實心軸減速機

標準型直角實心軸減速機詳細信息/Detailed Information

prevnext

查看全部大圖

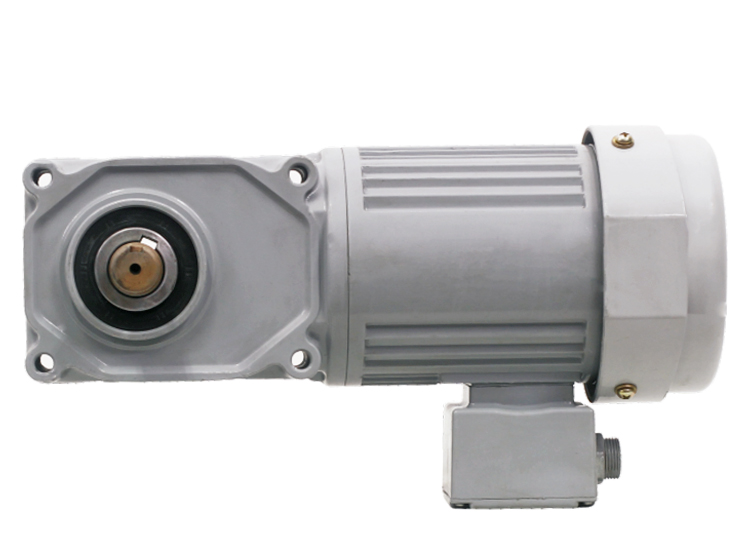

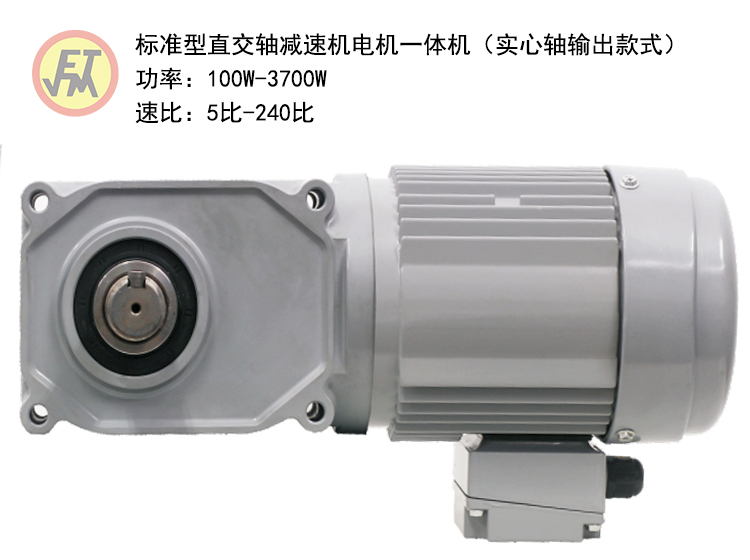

標準型直角實心軸減速機

減速機型號：F3F
電機 功率： 100W-3700W
減速機扭矩：2.7-1030N·M
單機減速比：5-240
應 用范圍：包裝設備，電鍍?cè)O(shè)備，陶瓷設備，木工機械，印刷設備，塑料機械，液壓設備，清洗設備等等

訂購熱線：13528634927

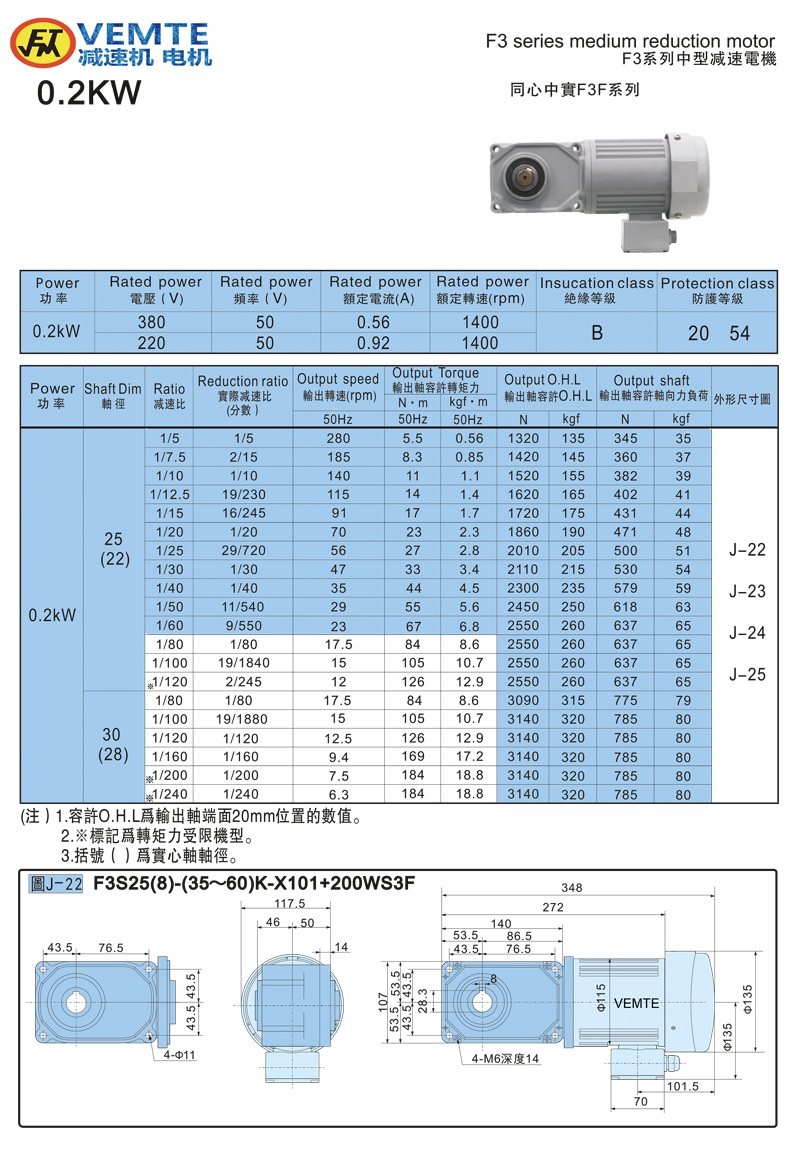

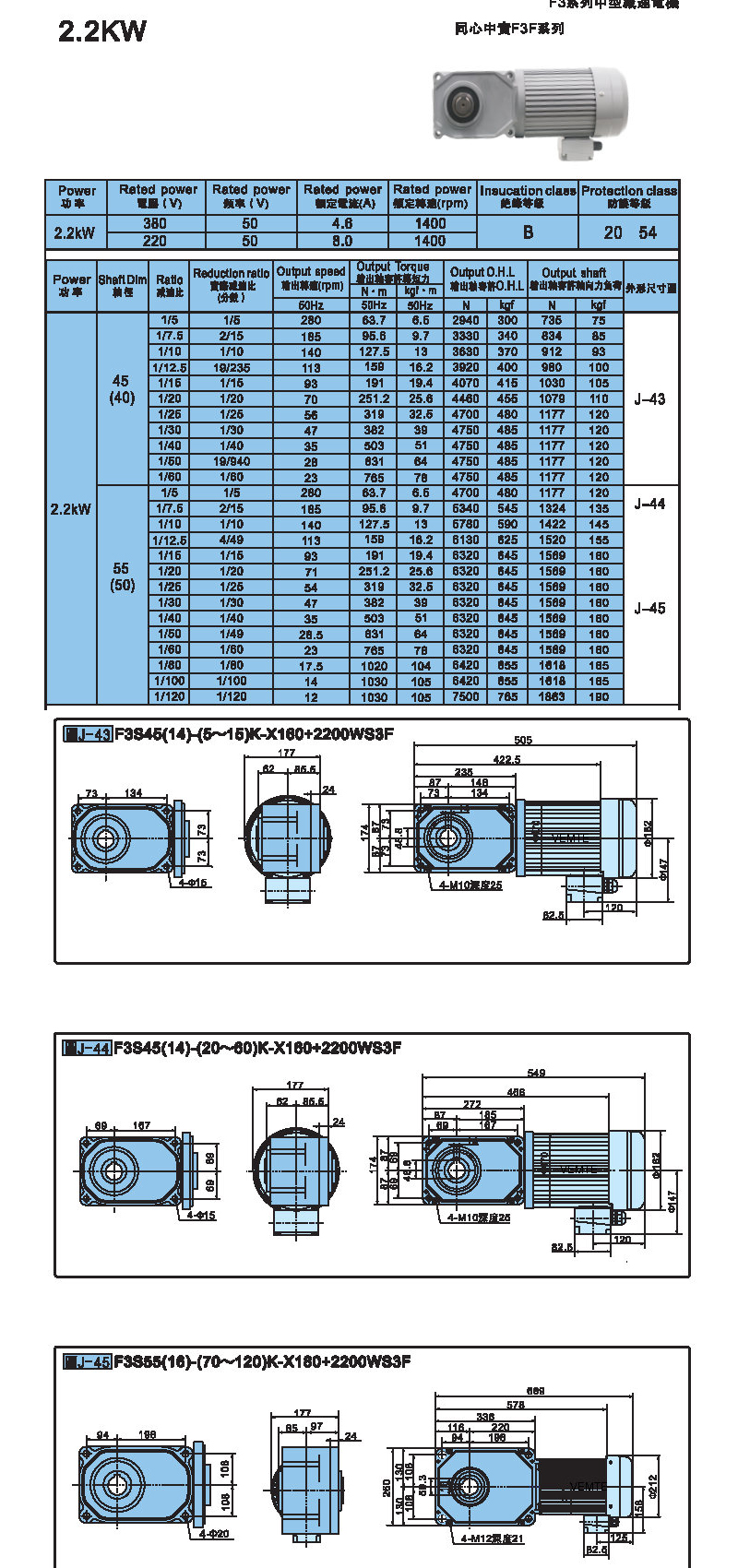

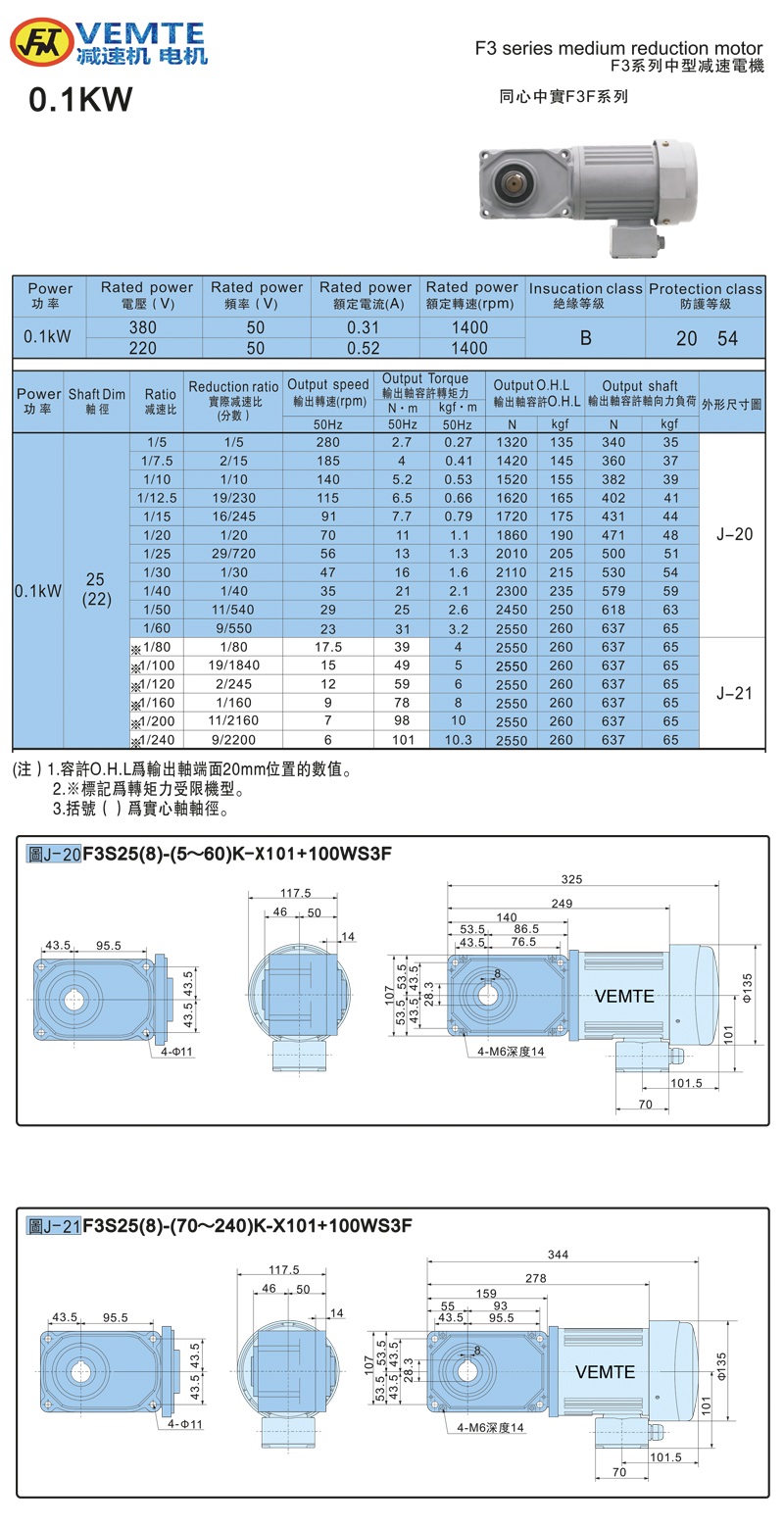

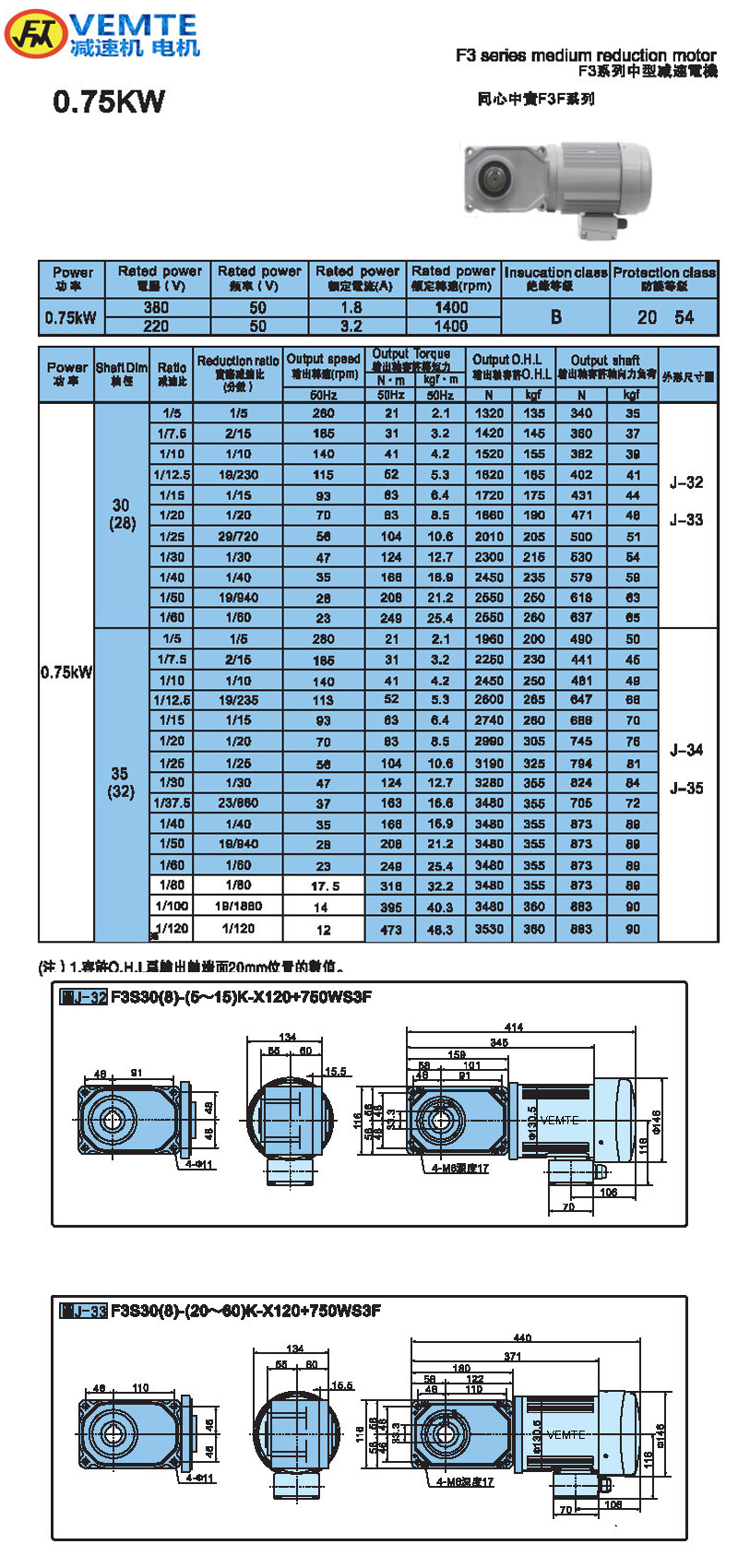

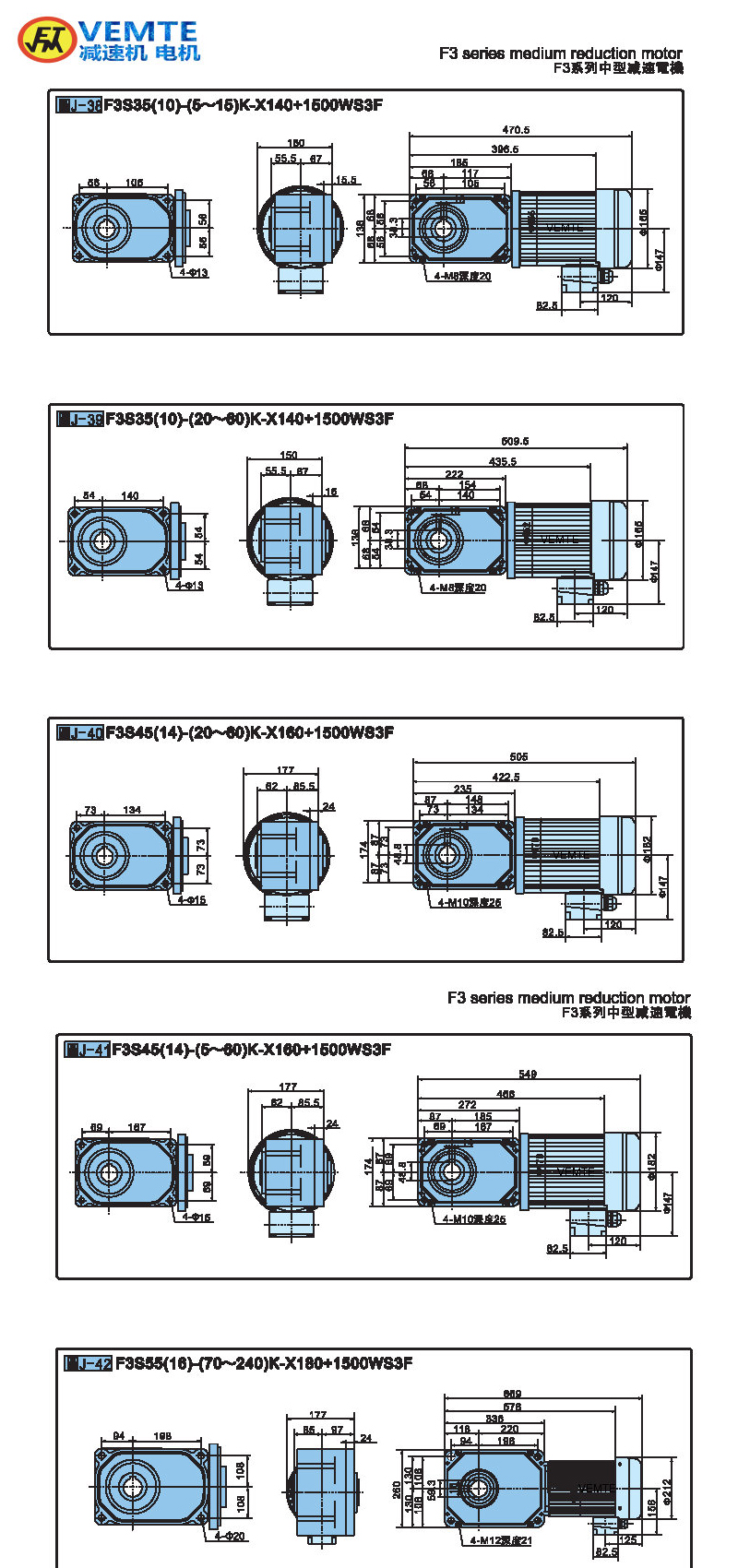

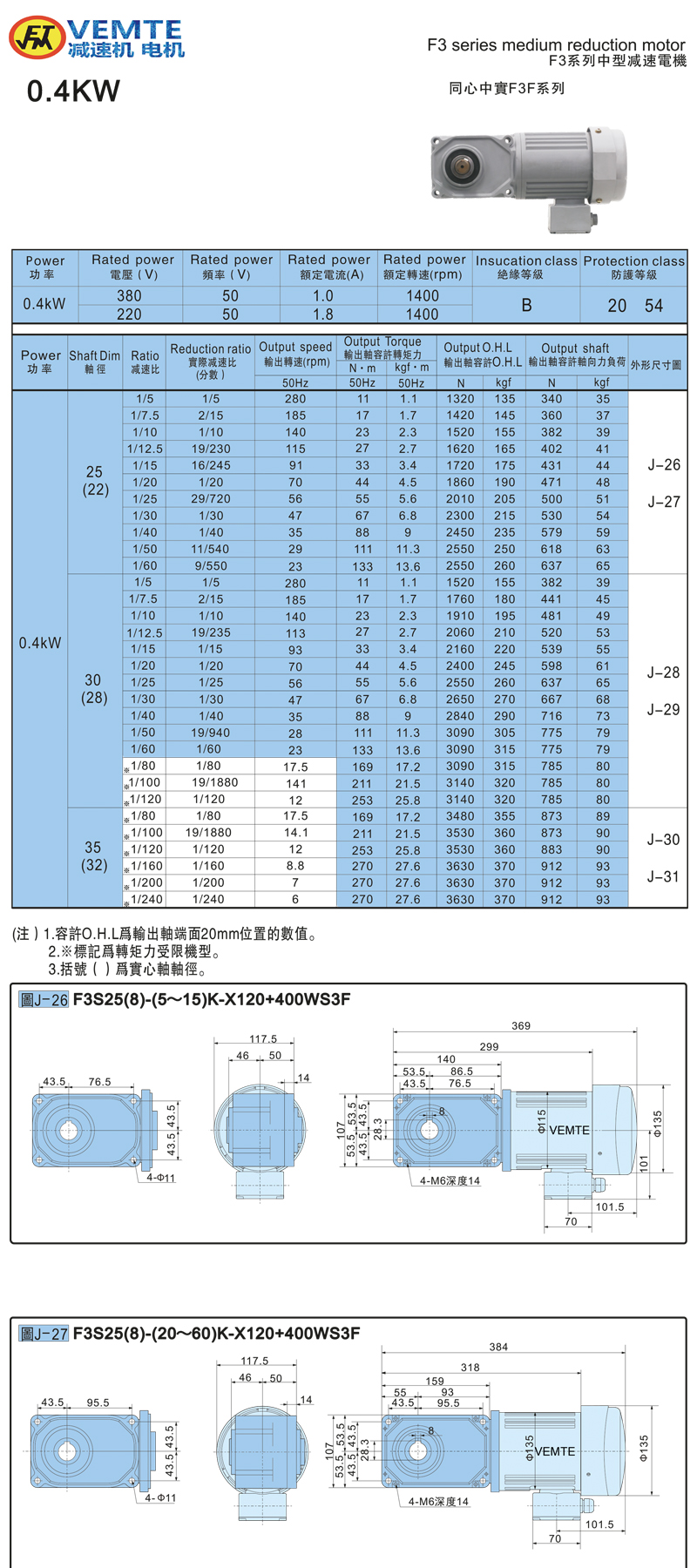

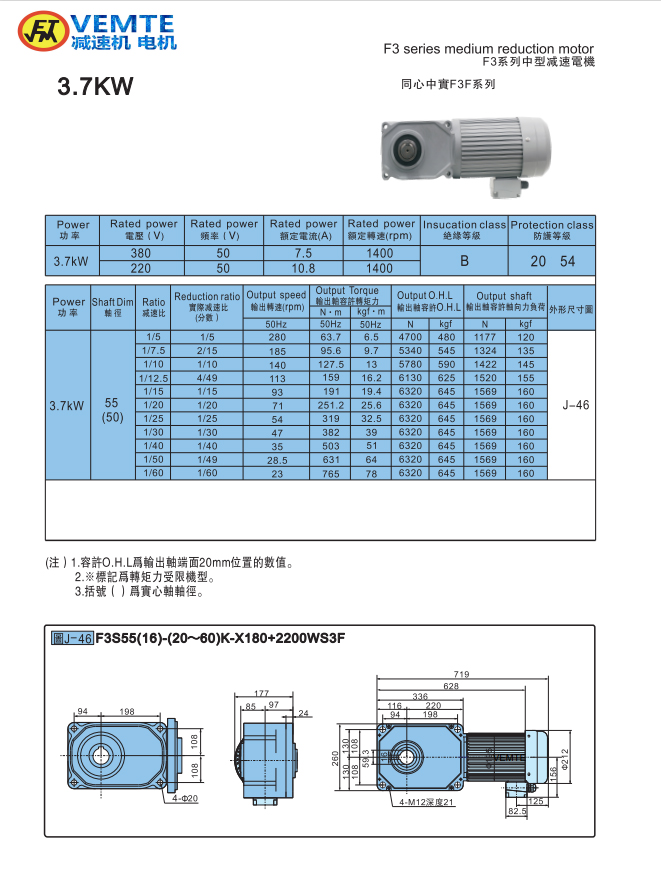

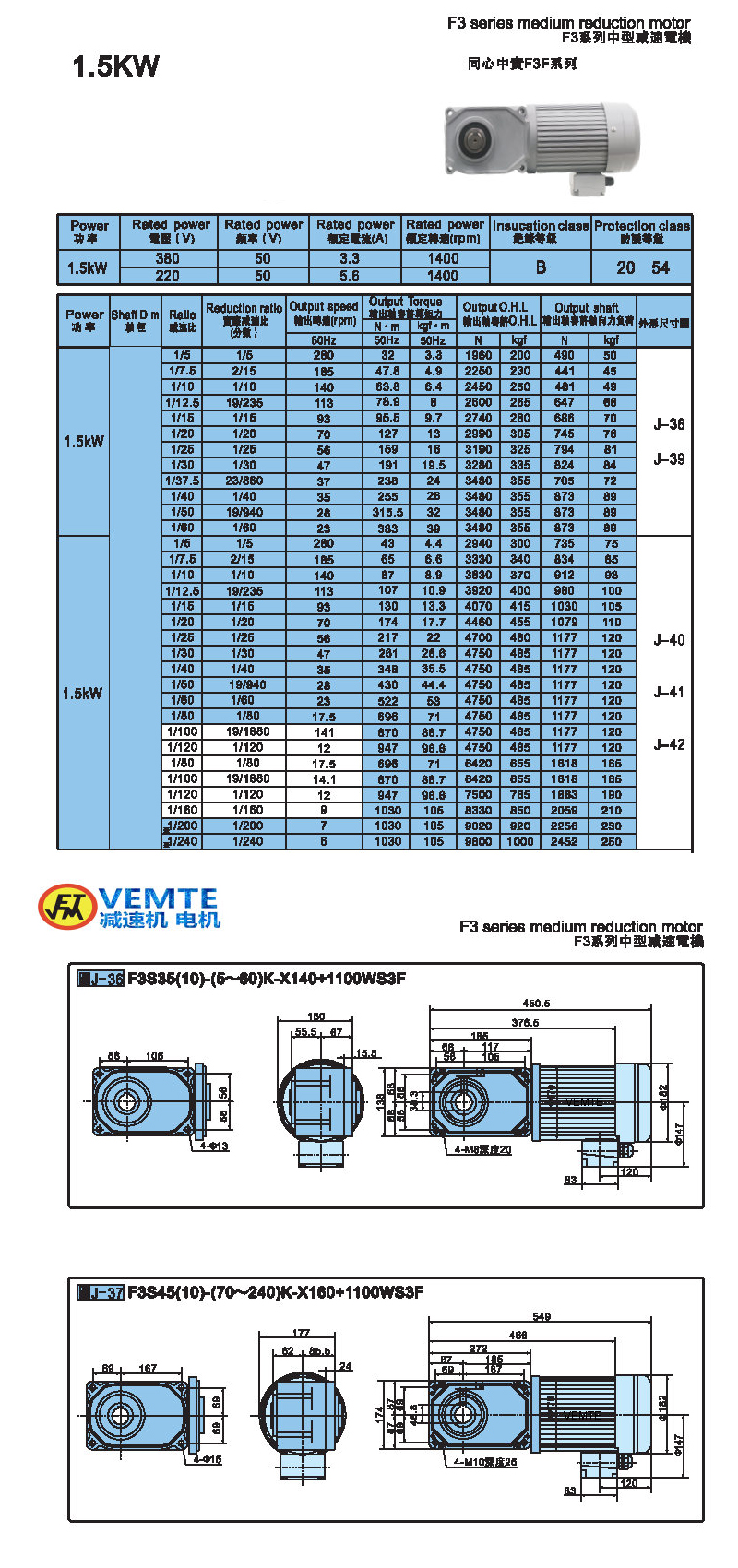

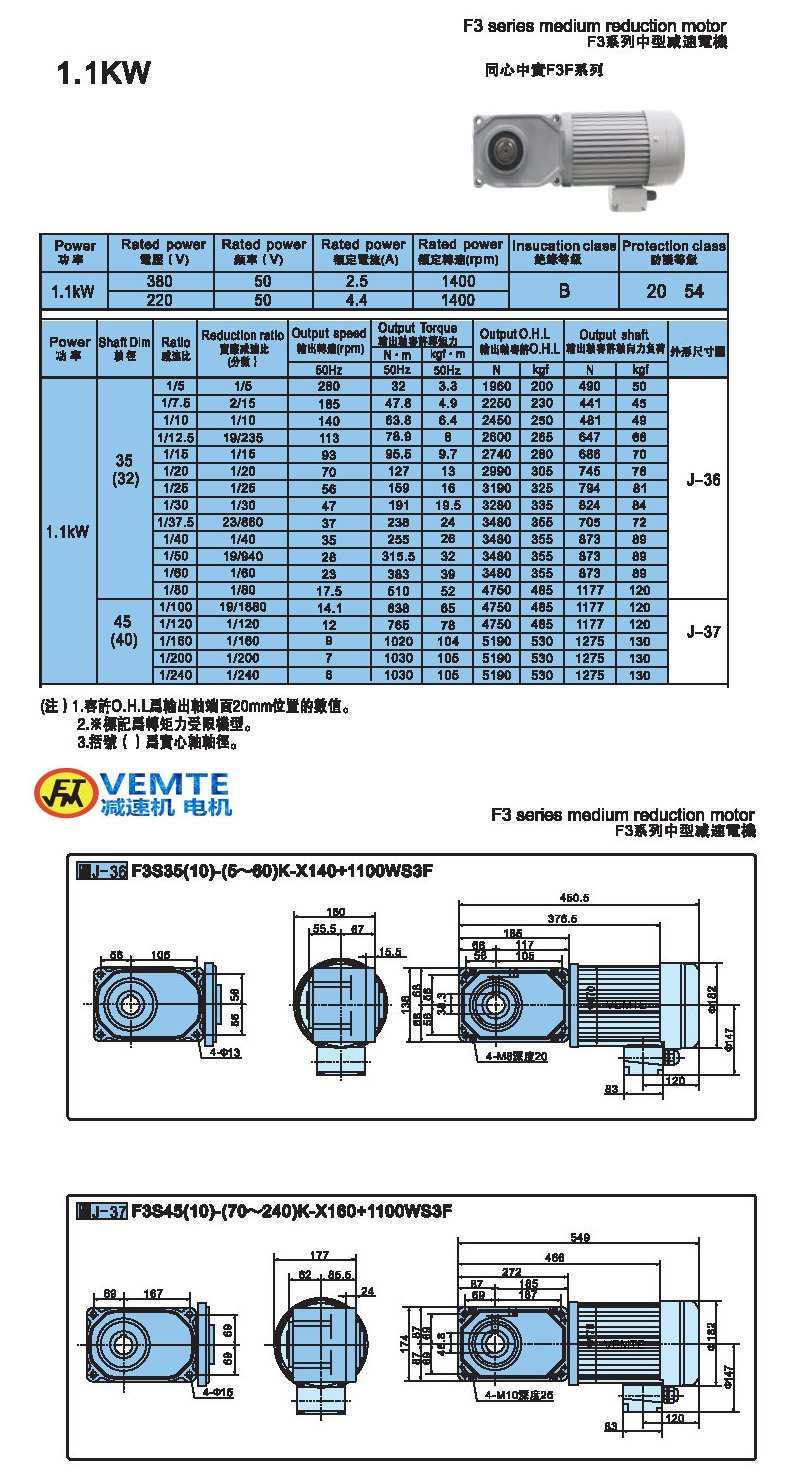

產品詳情 100W圖紙 200W圖紙 400W圖紙 750W圖紙 1.1KW圖紙 1.5KW圖紙 2.2KW圖紙 3.7KW圖紙

關鍵詞：軸入軸出減速機，實心軸輸出減速電機，中型雙曲面減速器

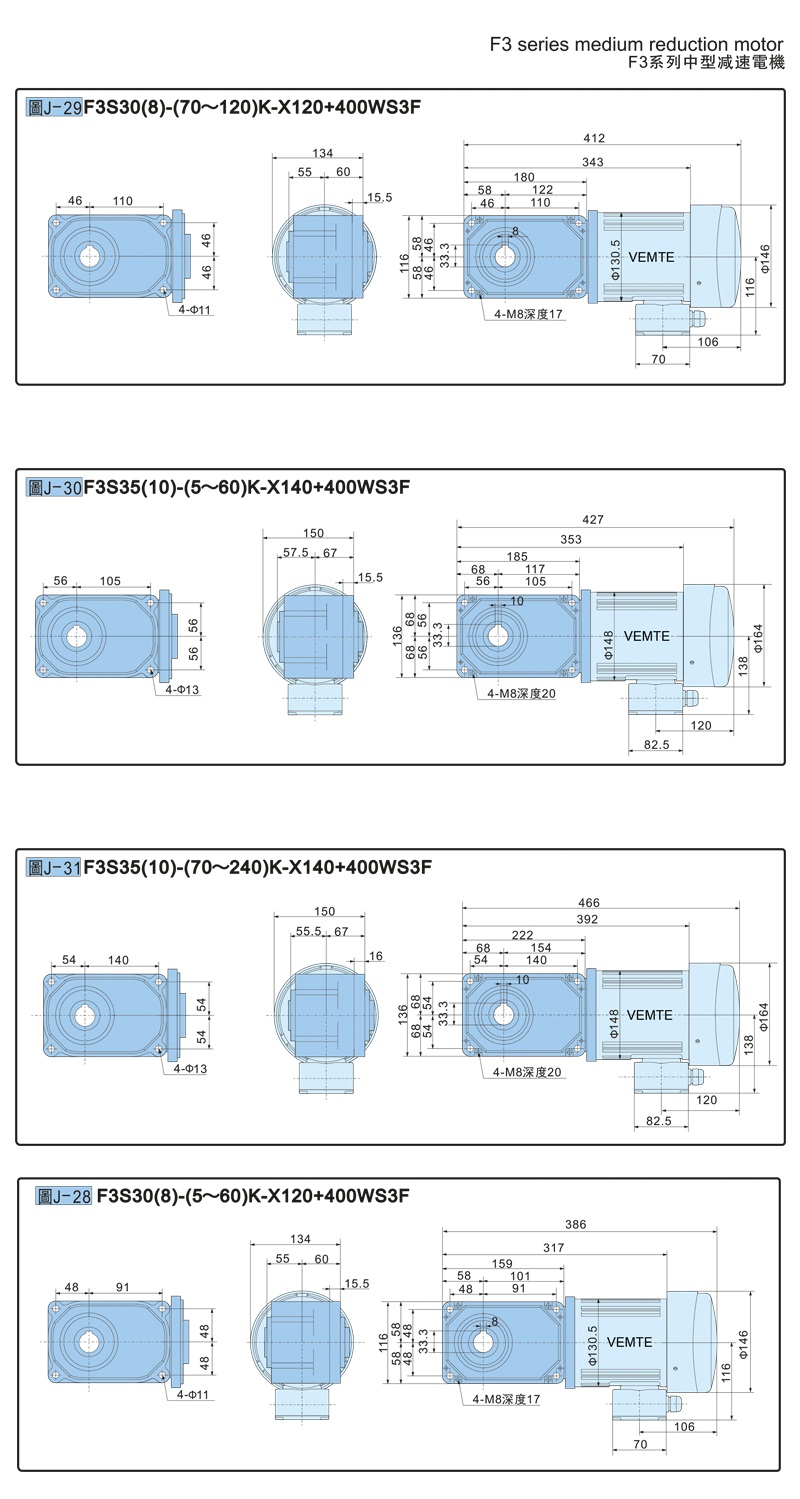

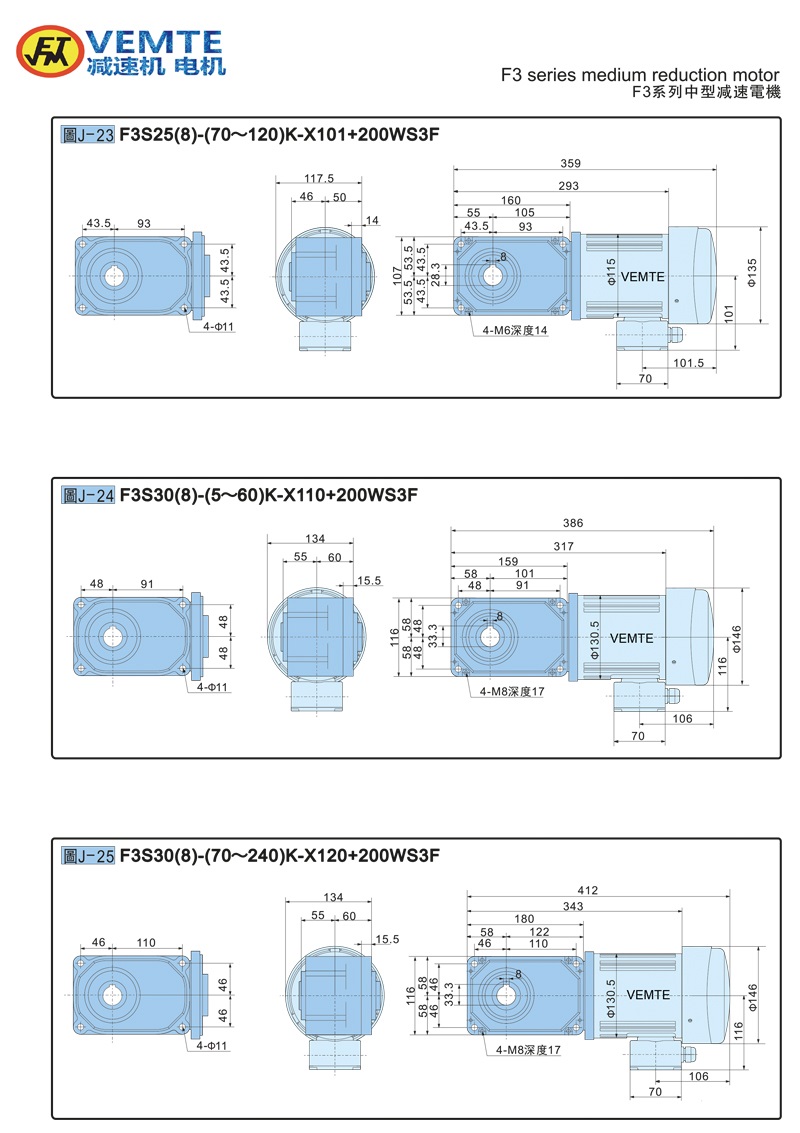

中型雙曲面減速機圖紙

可功率范圍：100W、200W、400W、750W、1100W、1500W、2200W、3700W
單機減速比：1：5，1：7.5，1：10，1：12.5，1：20，1：25，1：30，1：40，1：50，1：60，1：80，1：100，1：120，1：160，1：200，1：240。
因?yàn)檫@種直交軸減速機他的型號命名是與電機的功率以及軸徑的大小有關系的，所以在能匹配上0.1KW到3.7KW電機的時候，此時的情況下所能組成的型號就有很多組了。那么就簡單的用每個型號功率都列列舉一些：
F3F25-100-100W-S3F，F(xiàn)3F25-15-200W-S3F，F(xiàn)3F30-80-200W-S3F，F(xiàn)3F25-5-400W-S3F，F(xiàn)3F30-10-400W-S3F，F(xiàn)3F35-120-400W-S3F，F(xiàn)3F30-20-750W-S3F，F(xiàn)3F35-30-750W-S3F，F(xiàn)3F30-5-1100W-S3F，F(xiàn)3F35-7.5-1100W-S3F，F(xiàn)3F35-40-1500W-S3F，F(xiàn)3F45-15-1500W-S3F，F(xiàn)3F55-160-1500W-S3F，F(xiàn)3F45-15-2200W-S3F，F(xiàn)3F55-50-2200W-S3F，F(xiàn)3F55-60-3700W-S3F

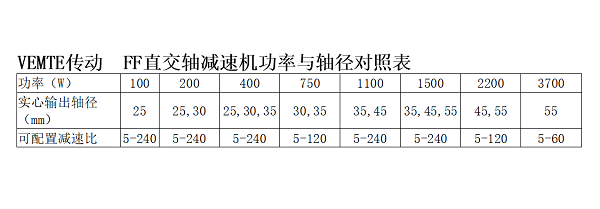

不同功率之間減速機能做到的軸徑大小不一樣，具體的看下表的表格
FF直交軸減速機選型參數表

特點與用途：FF/FS系列減速機采用了準雙曲面齒輪設計，性能上兼有頗輪蝸桿齒輪的低噪音和傘齒輪的高效率特點:
高效節能：雙曲面齒輪的滑動摩擦較小效率高達98%,FF/FS以及F3F/F3系列減速機效率比蝸輪蝸桿減速機提高15% ~40%左右。
體積小巧：準雙曲面齒輪中心距比蝸輪副中心距離縮小30%,FF/FS以及F3F/F3S系列減速機體積趨于小型化。

低噪音：傘齒輪的嚙合一般<2齒,而準雙曲面齒輪擁有>2.5齒的嚙合,其運轉噪音比傘齒輪更低。

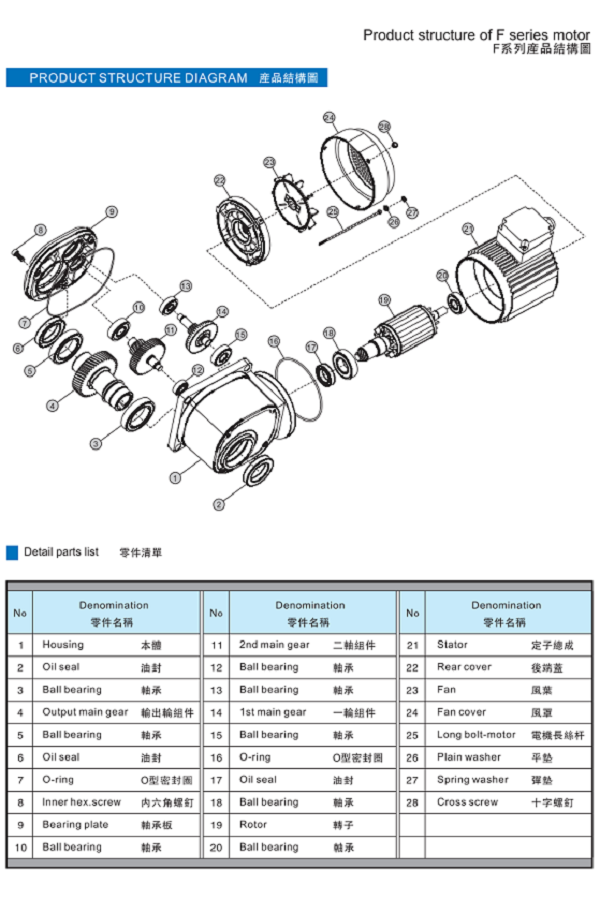

以下是這款F型直交軸雙曲面減速機的結構圖

F系列產品結構

這款雙曲面減速機可以滿足以下使用工況：
絕緣電阻值常態下≥20MQ
絕緣強度1500V/1min無擊穿或閃絡現象
溫升極限值75K
所匹配的三相異步電機用導線：CQC認證、600V基本工況
工作制·連續（SI )
冷卻方式IC40基本環境條件
溫度-10~+40℃

相對濕度15%~90%

購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有備件，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
