減速機KA157 KAZ157 KHZ157 KV157B直角伺服電機減速機詳細信息/Detailed Information

prevnext

查看全部大圖

減速機KA157 KAZ157 KHZ157 KV157B直角伺服電機減速機

減速機型號：KA157 KAZ157 KHZ157 KV157B KAZ157 KH157 KV157 KHF157 K157TB
電機 功率：11KW-200KW
輸入轉速：500-2800RPM
單機 扭矩：1000-18000N/M
單機 速比：12.65-150.41比
輸出轉速：0.6-111rpm/min
傘齒輪傳動，傳動效率95%
交期：1-10天

訂購熱線：13528634927

產品詳情

KA157是空心軸安裝斜齒-傘齒減速機
KAZ157是裝B14法蘭空心軸安裝斜齒-傘齒減速機
KHZ157是B14法蘭空心軸鎖緊盤安裝斜齒-傘齒減速機
KV157B是底腳花鍵空心軸安裝斜齒-傘齒減速機
KA157,KAZ157，KHZ157，KV157B齒輪箱是一種多級齒輪的閉式傳動裝置。它由錐齒輪機構、輸出軸和輸入軸組成。輸出裝置與連接到電機的輸入軸連接。錐齒輪裝置由錐齒輪與斜齒輪組成。當電機運行時，與之相連的軸旋轉，錐（傘）齒輪裝置將驅動輸出軸以一定比例旋轉。K系列減速器具有結構緊湊、重量輕、速比大、動力傳遞能力強等特點。它廣泛應用于各種機械設備和傳動系統，如機床、工業機器人、起重機、混合設備、輸送機和機械手。工作原理簡單可靠，噪聲小，廣泛應用于冶金、化工、輕工等領域。

當三相異步電機配上KA157,KAZ157，KHZ157，KV157B硬齒面減速機之后可以形成以下型號，不同廠家型號之間有差異，具體型號可咨詢客服。

GKA157-Y11-4P	GKAZ157-YVP11-4P	GKHZ157-Y110-4P
GKA157-Y15-4P	GKAZ157-YVP15-4P	GKHZ157-Y11-4P
GKA157-Y18.5-4P	GKAZ157-YVP18.5-4P	GKHZ157-Y15-4P
GKA157-Y22-4P	GKAZ157-YVP22-4P	GKHZ157-Y18.5-4P
GKA157-Y30-4P	GKAZ157-YVP30-4P	GKHZ157-Y22-4P
GKA157-Y37-4P	GKAZ157-YVP37-4P	GKHZ157-Y30-4P
GKA157-Y45-4P	GKAZ157-YVP45-4P	GKHZ157-Y37-4P
GKA157-Y55-4P	GKAZ157-YVP55-4P	GKHZ157-Y45-4P
GKA157-Y75-4P	GKAZ157-YVP75-4P	GKHZ157-Y55-4P
GKA157-Y90-4P	GKAZ157-YVP90-4P	GKHZ157-Y75-4P
GKA157-Y110-4P	GKAZ157-YVP110-4P	GKHZ157-Y90-4P
GKA157-Y132-4P	GKAZ157-YVP132-4P	GKHZ157-Y110-4P
GKA157-Y160-4P	GKAZ157-YVP160-4P	GKHZ157-Y132-4P
GKV157B-Y11-4P	GKV157B-YVP22-4P	GKHZ157-Y160-4P
GKV157B-Y15-4P	GKV157B-YVP30-4P	GKV157B-Y45-4P
GKV157B-Y18.5-4P	GKV157B-YVP37-4P	GKV157B-Y55-4P
GKV157B-Y90-4P	GKV157B-YVP132-4P	GKV157B-Y75-4P
GKV157B-Y110-4P	GKV157B-YVP160-4P	二級減速電機

下面是KA157系列減速器的減速比：
150.41比1，122.39比1，100.22比1，91.65比1，79.75比1，70.38比1，61.02比1，54.29比1，46.79比1，38.02比1，31.3比1，27.62比1，23.95比1，21.31比1，18.37比1，14.92比1，12.65比1
如果上述的減速比不滿足您的設備的實際的使用需求的話，您可以咨詢VEMTE選型技術人員給您

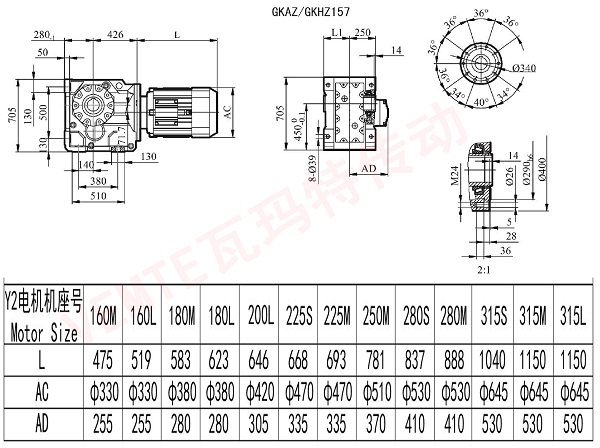

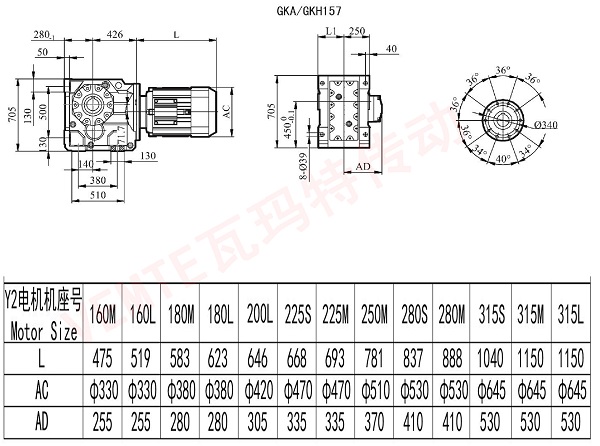

KA157直角軸減速電機通用的安裝尺寸圖紙如下，如果您需要非標圖紙或三維模型，請聯系客服
KA KH157減速機

傘齒輪減速機主要由模具鑄件、焊接零件組成，其中模具鑄件主要采用HT250增強型灰鑄鐵材料，拉力強，耐磨性好，使用壽命長；軸承座采用鑄鋼材料，具有良好的抗磨損性；軸承、燈盤等采用鋼材，具有良好的韌性、耐磨性和強度。
減速機主要機構部件是錐齒輪、軸承和其它五金配件，均選用優質鋼材加工而成，其主要材質包括45鋼、40Cr、20CrMnTi和40NiCrMo等。
減速機采用斜齒-傘齒輪傳動結構，齒輪采用45鋼鍛制而成，具有較好的磨損性和抗拉強度；蝸桿采用20CrMnTi鍛制而成，具有較高的抗拉強度和良好的耐磨性；軸承座采用鑄鋼材質，具有良好的抗磨損性；軸承采用鋁合金或鋼材，具有良好的耐磨和抗拉性能；其余五金件采用45鋼、40Cr或40NiCrMo制成，具有較好的抗磨損性、耐磨性和強度。

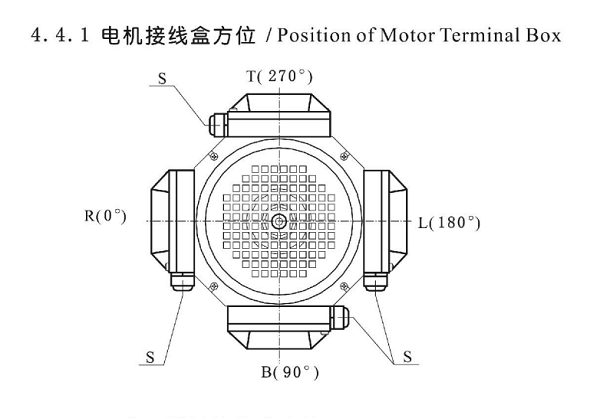

電機接線盒位置

更多的直角減速器K系列型號請點擊→傘齒輪減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
