減速機SA47,SAZ47_SHZ47_SA47AM蝸輪蝸桿自鎖減速機

當前位置：首頁 » 祥如機電產品中心 » VEMTE減速機系列 » 四大系列減速機 » S系列減速機 » SA47 SAZ47 SHZ47 SA47AM蝸輪蝸桿自鎖減速機

SA47 SAZ47 SHZ47 SA47AM蝸輪蝸桿自鎖減速機詳細信息/Detailed Information

prevnext

查看全部大圖

SA47 SAZ47 SHZ47 SA47AM蝸輪蝸桿自鎖減速機

減速機型號：S47 SA47 SAF47 SF47 SAZ47 SH47 SHF47 SHZ47
電機 功率：0.12KW-1.5KW
輸入轉速：500-3000轉
單機 扭矩：20-170N·M
單機 速比：7.28-201比
輸出轉速：7-192轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SA47是空心軸安裝斜齒輪-蝸輪蝸桿減速機
SAZ47是B14法蘭空心軸安裝斜齒輪-蝸輪蝸桿減速機
SHZ47是B14法蘭空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SA47AM是AM法蘭輸入空心軸安裝斜齒輪-蝸輪蝸桿減速機
S系列減速機主要分為S、SA、SF、SAF四個型號，不同型號適用于不同的傳動需求。其中，S型減速機適用于水泵、風機、輸送機等機械傳動裝置，SA型減速機適用于混凝土攪拌機、輸送機等重載傳動裝置，SF型減速機適用于絞車、起重機、鏟車等工程機械傳動裝置，SAF型減速機則是SA型和SF型的組合，適用于需要大扭矩和高速比的傳動裝置。它的主要特點是緊湊結構、體積小、重量輕、效率高、噪音低、壽命長、安裝方便，并可在惡劣環境下使用。這些特點使得它成為眾多機械傳動和工業自動化領域首選的減速機產品。這種減速機廣泛應用于各種機械設備中，如輸送機、卷繞機、旋轉臺、提升機、鉆機、冶金設備等，是現代化工業自動化生產過程中必不可少的機械傳動裝置之一。
SA47，SAZ47，SHZ47，SA47AM系列S蝸輪蝸桿減速機型號如下，不同廠家型號表示方式有差異，具體型號可咨詢客服了解

SA47-Y0.12-4P	SAZ47-Y0.12-4P	SHZ47-Y0.12-4P
SA47-Y0.18-4P	SAZ47-Y0.18-4P	SHZ47-Y0.18-4P
SA47-Y0.25-4P	SAZ47-Y0.25-4P	SHZ47-Y0.25-4P
SA47-Y0.37-4P	SAZ47-Y0.37-4P	SHZ47-Y0.37-4P
SA47-Y0.55-4P	SAZ47-Y0.55-4P	SHZ47-Y0.55-4P
SA47-Y0.75-4P	SAZ47-Y0.75-4P	SHZ47-Y0.75-4P
SA47-Y1.1-4P	SAZ47-Y1.1-4P	SHZ47-Y1.1-4P
SA47-Y1.5-4P	SAZ47-Y1.5-4P	SHZ47-Y1.5-4P
SA47AM63M4	SA47AM80M4	自鎖減速機
SA47AM71M4	SA47AM90M4	SA47AM90L4

SA47系列減速器能做到的減速比有：
1/201，1/184.8，1/158.12，1/137.05，1/128.10，1/110.73，1/94.08，1/84.00，1/71.75，1/69.39，1/67.20，1/63.80，1/56.61，1/54.59，1/47.32，1/44.22，1/38.23，1/32.48，1/29.00，1/24.77，1/23.20，1/20.33，1/19.54，1/17.62，1/16.47，1/14.24，1/12.10，1/10.80，1/9.23，1/8.64，1/7.28/,6.83/
當選擇采用四極三相異步電機匹配上上述減速比的話，此時能做成的輸出轉速有：
7轉/分鐘減速機,7.6轉/分鐘,8.9轉/分鐘,10轉/分鐘,11轉/分鐘,13轉/分鐘,15轉/分鐘,17轉/分鐘,20轉/分鐘,21轉/分鐘,22轉/分鐘,25轉/分鐘,26轉/分鐘,30轉/分鐘,32轉/分鐘,37轉/分鐘,43轉/分鐘,48轉/分鐘,57轉/分鐘,60轉/分鐘,69轉/分鐘,72轉/分鐘,79轉/分鐘,85轉/分鐘,98轉/分鐘,116轉/分鐘,130轉/分鐘,152轉/分鐘,162轉/分鐘,192轉/分鐘,205轉/分鐘。
如果上述的參數要求不滿足您的設備的實際的使用參數要求的話，您可以咨詢一下VEMTE選型技術人員給您選型
下面是SAZ47以及SHZ47蝸輪直角軸減速電機的具體的安裝尺寸圖紙，若您需要三維模型或非標尺寸的話，您可直接聯系客服。
SAZ SHZ47 減速機圖紙

蝸輪蝸桿減速機的蝸輪蝸桿的加工工藝
蝸輪蝸桿是機械傳動中常用的一種重要零部件，其功能是將電動機的高速旋轉轉化為機器運動部件的低速高扭矩旋轉。其加工工藝對產品的質量和性能有著重要影響。下面將介紹蝸輪蝸桿的加工工藝。
蝸桿的制造需要選擇適當?shù)牟牧稀３Ｒ姷奈仐U材料包括鐵、鋼、黃銅和銅合金等。不同的材料有不同的性能，選擇合適的材料可以提高硬齒面減速機的蝸桿的使用壽命和質量。而針對蝸桿的加工工藝，需要采用特殊的加工設備和工藝流程。如先要進行車削和磨削等粗加工，再進行火花機加工和齒輪磨削加工等精密加工。其中，火花機加工是一種高精度的加工技術，可以加工出高精度的蝸桿齒形。
蝸輪的加工也需要特別注意。蝸輪齒形復雜，通常需要采用精密齒輪切削加工的方法。而為了提高蝸輪齒面的質量和精度，還需要進行研磨和整形等后續工序。
完成蝸輪蝸桿的加工后，還需要進行檢測和測試。檢測需要采用專業的檢測設備，如島津光譜儀、三次元掃描儀等，以保證產品的精度和質量。而且必須進行實際測試，以確保蝸輪蝸桿的性能符合要求。
蝸輪蝸桿是機械傳動中至關重要的元件，其加工工藝對產品的性能和質量有著極為重要的影響。其加工需要采用特殊的設備和工藝流程，并且必須進行嚴格的檢測和測試，以確保產品的性能和質量符合要求。

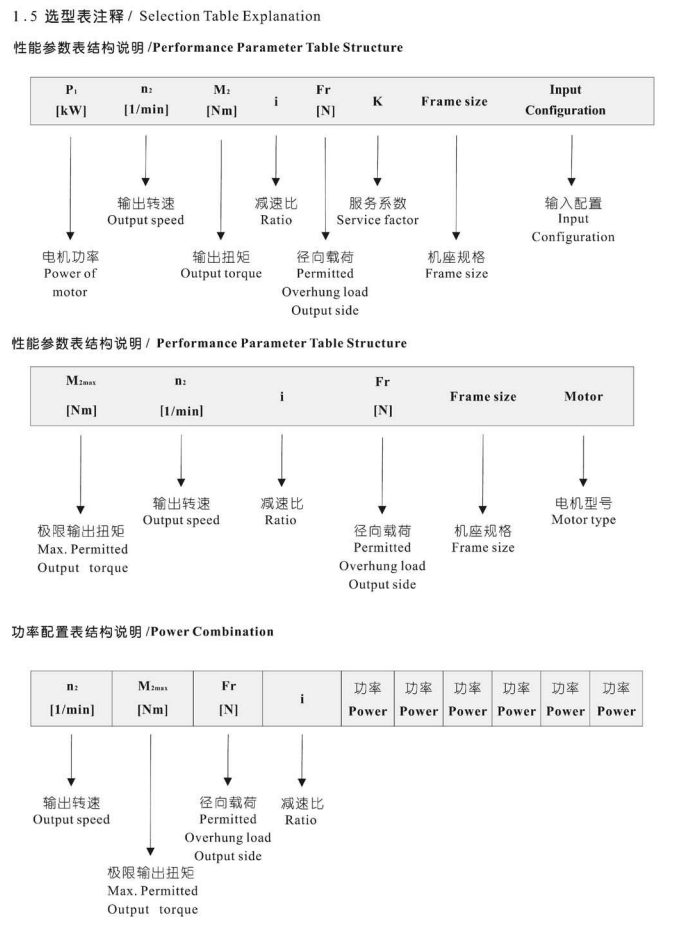

減速機選型表查看

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
