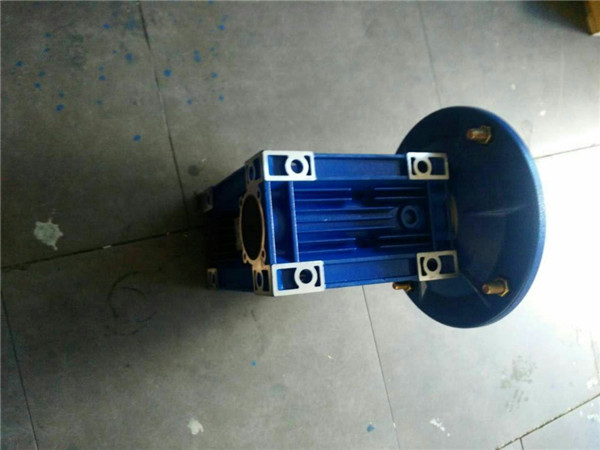

輪胎拆裝機用RV063蝸輪蝸桿減速機的設計。輪胎拆裝機是維修車輛輪胎的主要設備，般分為液壓式和氣動式兩種。其主要結構是主機工作臺、分離臂、充放氣裝置、腳踏板、潤滑液等。其中腳踏板是用來控制電機的正反轉，實現工作臺的順時針和逆時針轉動，同時實現緊密夾緊、分離松開功能。主機工作臺的轉動是需要緩慢轉動的，過快則起不到拆卸輪胎的作用。主機工作臺還需要有自鎖功能，否則會在輪胎的反作用力下產生反轉。所以其中需要種帶有自鎖功能的減速裝置，需要達到1:100的傳動比。這是典型的減速裝置，采用蝸輪蝸桿減速器。其主要部分是由蝸輪蝸桿機構和傳動箱體兩個部分組成。RV減速機是用于傳遞空間交錯軸之間的動力，通過蝸桿傳遞給蝸輪，且動力的傳遞是不可逆的，具有自鎖功能。由于其傳動的平穩性、自鎖功能、噪聲小等特點，被廣泛應用于輪胎拆裝機減速裝置中。由于其傳動比要求大于80且對自鎖要求較高，就需要種大速比的蝸輪蝸桿減速機。普通的蝸輪蝸桿傳動不能滿足輪胎拆裝機械技術要求，為解決大傳動比的技術問題，就要對RV減速機蝸輪蝸桿的各個參數進行重新的設計，對傳動模數和齒數進行優的設計。
蝸輪蝸桿基本參數如下：模數和壓力角的選取關系到RV減速機蝸輪蝸桿是否能正確嚙合，蝸桿的軸向模數要等于蝸輪的法面模數，蝸桿的壓力角要和蝸輪的壓力角要相等，這樣才能正確嚙合。蝸桿軸向壓力角與法向壓力角的關系就形成了導程角。它的形成原理與蝸桿的旋向相致，導程角大，傳動效率高；導程角小，傳動效率低。為達到較好的自鎖性，導程角常取3-33oC。該蝸輪蝸桿減速箱選擇的導程角為3o11’15”。
接下來確定蝸桿和蝸輪齒數。RV減速機蝸桿的頭數多少，使得蝸桿應用場合完全不樣。頭數少時用于輕載傳動，頭數多時效率高可用于重載傳動。蝸桿的頭數多少可以根據使用情況下傳動比的大小和傳動效率來選取。當選取傳動比大時，頭數要少；當選取傳動效率高時，頭數要多。常用的蝸桿頭數是1、2、4、6。蝸桿頭數和導程角的關系：蝸桿頭數為1時，導程角為3-8oC。根據輪胎拆裝機的使用要求，為獲得大的傳動比，將蝸桿的頭數選擇為１，也就是單頭蝸桿。蝸輪的齒數由蝸桿的頭數決定，為增加傳動的平穩性，應選擇較多的蝸輪齒數，但過多的齒數的蝸輪較大，蝸桿的長度就越長，剛性不足，不利于傳動。當蝸輪直徑定時，齒數選取過多，模數就減小很多，這樣直接影響輪齒的彎曲強度也不利于傳動。所以，齒數的多少要適宜，常用的蝸輪齒數為：32-80。為獲得大的傳動比，在輪胎拆裝機中的RV減速機中，蝸輪選取模數為2，齒數為100，節圓直徑200.3，法向節距6.28。根據使用要求，傳動比為1:100。般傳動比大于80的話就是大傳動比。結合蝸桿蝸輪的傳動特點，進行參數化設計和三維模型的受力分析后，在輪胎拆裝機中的應用效果顯著。http://www.shzcv.com/Products/nmrv063jsj.html
