減速機SA47 SA47/T SH47 SA47AD空心軸減速機電機詳細信息/Detailed Information

prevnext

查看全部大圖

減速機SA47 SA47/T SH47 SA47AD空心軸減速機電機

減速機型號：S47 SA47 SAF47 SF47 SAZ47 SH47 SHF47 SHZ47
電機 功率：0.12KW-1.5KW
輸入轉速：500-3000轉
單機 扭矩：20-170N·M
單機 速比：7.28-201比
輸出轉速：7-192轉/分鐘
斜齒輪蝸輪蝸桿傳動，傳動效率85%
交期：1-10天

訂購熱線：13528634927

產品詳情

SA47是空心軸安裝斜齒輪-蝸輪蝸桿減速機

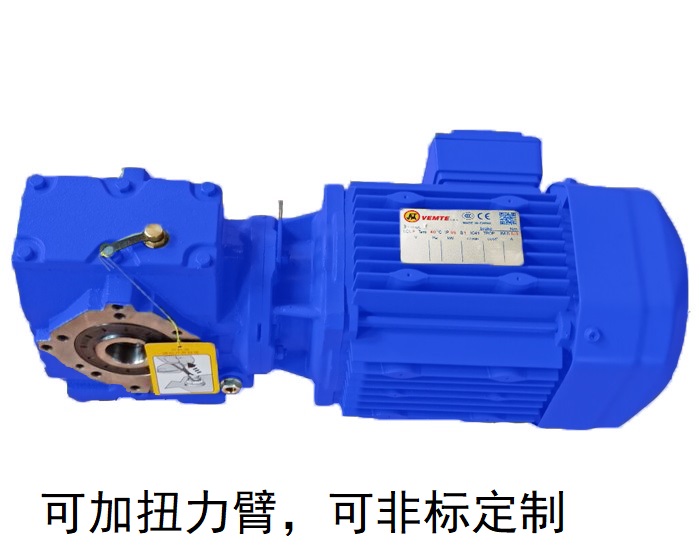

SA47/T是空心軸帶扭力臂安裝斜齒輪-蝸輪蝸桿減速機
SH47是空心軸鎖緊盤安裝斜齒輪-蝸輪蝸桿減速機
SA47AD是AD軸輸入空心軸安裝斜齒輪-蝸輪蝸桿減速機
SA47，SA47/T，SH47，SA47AD系列減速機內部有數個斜齒輪和蝸桿有機的組合在一起,通過外部電機等設備提供電力,齒輪和蝸桿之間相互作用或者利用外部的作用,使減速機處于工作平衡的狀態。他利用斜齒輪作為輸入軸與蝸輪蝸桿相嚙合，將轉動方向改變90度，并經過蝸輪蝸桿的摩擦嚙合使輸出軸緩慢旋轉，實現減速的效果。在大程度上減少減速機的功耗,從而延長了機器的使用年限,也同時增加了使用過程中的安全穩定性。該減速機具有體積小、傳動比大、噪聲低等優點，被廣泛應用于工業生產中。
SA47，SA47/T，SH47，SA47AD系列斜齒輪蝸輪蝸桿減速機的型號如下，不同廠家型號表示方式有差異，具體可咨詢客服了解

SA47-YVP0.12-4P	SA47/T-YB0.12-4P	SH47-YGP0.12-4P
SA47-YVP0.18-4P	SA47/T-YB0.18-4P	SH47-YGP0.18-4P
SA47-YVP0.25-4P	SA47/T-YB0.25-4P	SH47-YGP0.25-4P
SA47-YVP0.37-4P	SA47/T-YB0.37-4P	SH47-YGP0.37-4P
SA47-YVF0.55-4P	SA47/T-YS0.55-4P	SH47-YEJ0.55-4P
SA47-YVF0.75-4P	SA47/T-YS0.75-4P	SH47-YEJ0.75-4P
SA47-YVF1.1-4P	SA47/T-YS1.1-4P	SH47-YEJ1.1-4P
SA47-YVF1.5-4P	SA47/T-YS1.5-4P	SH47-YEJ1.5-4P
SA47AD63M4	SA47AD80M4	蝸輪減速電機
SA47AD71M4	SA47AD90M4	SA47AD90L4

SA47系列直交軸減速機的減速比有：
1：201，1：184.8，1：158.12，1：137.05，1：128.10，1：110.73，1：94.08，1：84.00，1：71.75，1：69.39，1：67.20，1：63.80，1：56.61，1：54.59，1：47.32，1：44.22，1：38.23，1：32.48，1：29.00，1：24.77，1：23.20，1：20.33，1：19.54，1：17.62，1：16.47，1：14.24，1：12.10，1：10.80，1：9.23，1：8.64，1：7.28，1:6.83減速機
當上述減速比與四極電機進行輸出的時候，此時才能形成下面的輸出扭矩：
170N.m,168N.m,167N.m,155N.m,165N.m,152N.m,110N.m,144N.m,109N.m,103N.m,78N.m減速機。
如果上述的參數要求不滿足您的設備的實際使用需求的話，您可以咨詢VEMTE減速器選型技術人員給您選型

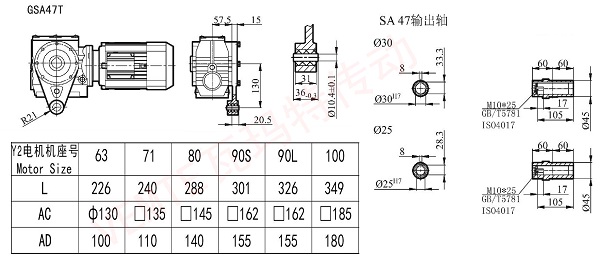

下面是SA47減速器以及SA47/T減速箱的通用安裝尺寸圖紙，若您需要具體的尺寸參數以及三維圖紙，請咨詢客服

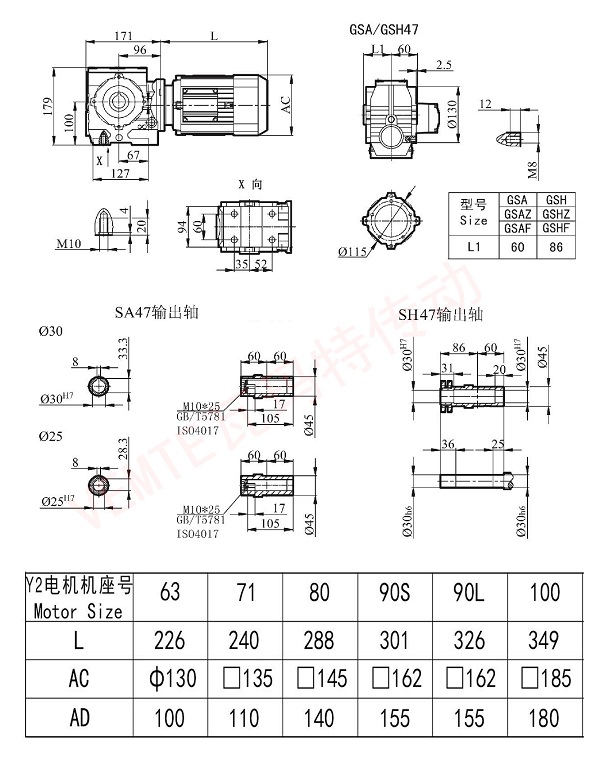

SA SH47減速機圖紙

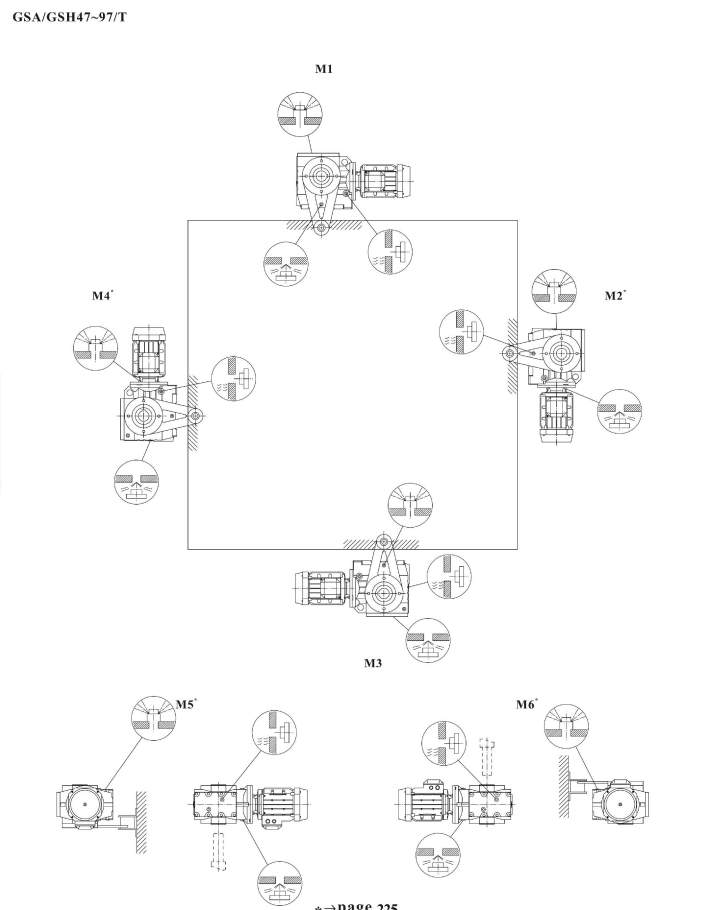

當電機與減速機組合之后會形成6種安裝方位，他們分別表示：
M1—電機水平放置；減速機底腳朝下。
M2—電機居下。
M3—電機水平放置；減速機底腳朝上。
M4—電機居上。
M5—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6—電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
SA..T 減速機安裝方位

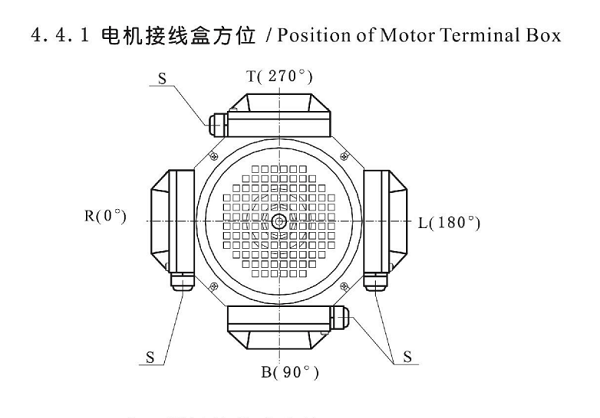

而電機的集線盒位置則是從電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°
電機接線盒位置

更多的自鎖蝸輪蝸桿減速機型號請點擊→S系列減速機
購買須知：我司VEMT品牌所有系列產品，標準常用的，倉庫均備有現貨2000臺左右，非常用的需排單定做，請聯系客服咨詢貨期。凡購買我司品牌VEMT系列產品，不分價格高低，兩年內免費維修，免費換新。兩年后免費維修，只收取零件成本費用，包含海外以及港澳臺區域。因各種設備企業對產品的要求標準不同，如果您的設備是出口的，請告知客服轉接我司VEMT工程部，告知您的高標準，我們VEMT工程部會為您量身定做百分百符合要求的產品。
