RB2/RX4擺線齒輪減速電機

型號：RBW2,RBL2,RXW4,RXL4,BRW2,BRL2,XRW4,XRL4
減速比：9-87比
扭矩范圍：79-591NM
可配電機功率：0.55KW-5.5KW
X/B系列擺線硬齒面齒輪減速機需要更多型號請聯系我們

訂購熱線：13528634927

產品詳情擺線減速機安裝尺寸圖紙

關鍵詞：RB2減速機，RX4減速器，BR2擺線減速電機，XR4硬齒面臥式減速馬達

RB2減速機，RX4減速器，BR2擺線減速電機

RB2減速機型號：RB2-35-Y80M1-4P，RB2-43-Y80M1-4P，RB2-59-Y80M1-4P，RB2-71-Y80M1-4P，RB2-87-Y80M1-4P，RB2-23-Y80M2-4P，RB2-29-Y80M2-4P，RB2-35-Y80M2-4P，RB2-43-Y80M2-4P，RB2-59-Y80M2-4P，RB2-71-Y80M2-4P，RB2-87-Y80M2-4P，RB2-11-Y90S4-4P，RB2-17-Y90S4-4P，RB2-23-Y90S4-4P，RB2-29-Y90S4-4P，RB2-35-Y90S4-4P，RB2-43-Y90S4-4P，RB2-59-Y90S4-4P，RB2-71-Y90S4-4P，RB2-87-Y90S4-4P，RB2-9-Y90L-4P，RB2-11-Y90L-4P，RB2-17-Y90L-4P，RB2-23-Y90L-4P，RB2-29-Y90L-4P，RB2-35-Y90L-4P，RB2-43-Y90L-4P，RB2-59-Y90L-4P，RB2-9-Y100L1-4P，RB2-11-Y100L1-4P，RB2-17-Y100L1-4P，RB2-23-Y100L1-4P，RB2-29-Y100L1-4P，RB2-35-Y100L1-4P，RB2-43-Y100L1-4P，RB2-9-Y100L2-4P，RB2-11-Y100L2-4P，RB2-17-Y100L2-4P，RB2-23-Y100L2-4P，RB2-29-Y100L2-4P，RB2-9-Y112M4-4P，RB2-11-Y112M4-4P，RB2-17-Y112M4-4P，RB2-23-Y112M4-4P，RB2-9-Y132S-4P，RB2-11-Y132S-4P，RB2-17-Y132S-4P

RX4擺線齒輪減速電機：RX4-35-Y0.55-4P，RX4-43-Y0.55-4P，RX4-59-Y0.55-4P，RX4-71-Y0.55-4P，RX4-87-Y0.55-4P，RX4-23-Y0.75-4P，RX4-29-Y0.75-4P，RX4-35-Y0.75-4P，RX4-43-Y0.75-4P，RX4-59-Y0.75-4P，RX4-71-Y0.75-4P，RX4-87-Y0.75-4P，RX4-11-Y1.1-4P，RX4-17-Y1.1-4P，RX4-23-Y1.1-4P，RX4-29-Y1.1-4P，RX4-35-Y1.1-4P，RX4-43-Y1.1-4P，RX4-59-Y1.1-4P，RX4-71-Y1.1-4P，RX4-87-Y1.1-4P，RX4-9-Y1.5-4P，RX4-11-Y1.5-4P，RX4-17-Y1.5-4P，RX4-23-Y1.5-4P，RX4-29-Y1.5-4P，RX4-35-Y1.5-4P，RX4-43-Y1.5-4P，RX4-59-Y1.5-4P，RX4-9-Y2.2-4P，RX4-11-Y2.2-4P，RX4-17-Y2.2-4P，RX4-23-Y2.2-4P，RX4-29-Y2.2-4P，RX4-35-Y2.2-4P，RX4-43-Y2.2-4P，RX4-9-Y3-4P，RX4-11-Y3-4P，RX4-17-Y3-4P，RX4-23-Y3-4P，RX4-29-Y3-4P，RX4-9-Y4-4P，RX4-11-Y4-4P，RX4-17-Y4-4P，RX4-23-Y4-4P，RX4-9-Y5.5-4P，RX4-11-Y5.5-4P，RX4-17-Y5.5-4P

RB2減速機與RX4減速機以及BR2減速機與XR4減速機型號的安裝尺寸一樣，可以相互代替。以上型號有立式以及臥式兩種不同的安裝形式，滿足不同安裝工位的要求。

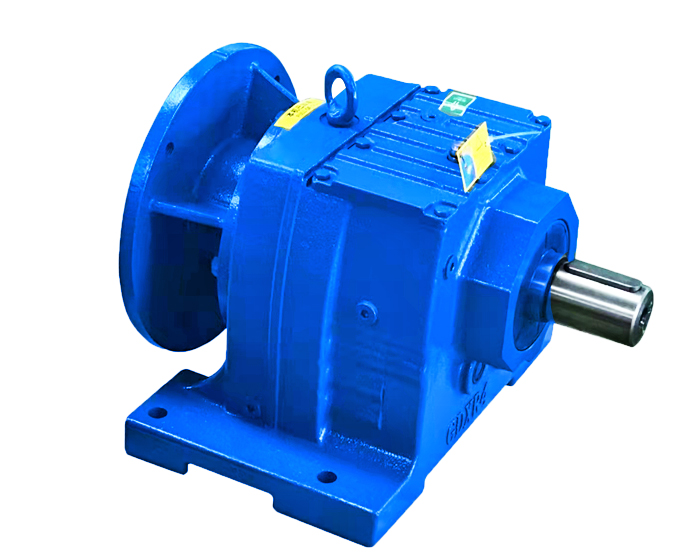

RX4減速機

RB2減速機能做成的減速比有：1/9、1/11、1/17、1/23、1/29、1/35、1/43、1/59、1/71、1/87
RX4減速電機能匹配的電機功率有550瓦、750瓦、1100瓦、1500瓦、2200瓦、3000瓦、4000瓦、5500瓦
單獨一個減速機與上述的電機功率進行組合之后所形成的單一減速機輸出扭矩可以從79Nm到591Nm之間，不同的扭矩需求可以搭配不用的三相異步電機或者是別的類型的電機去匹配不同的減速比進行組合達到實際需求的要求。
這類RB2減速電機與RX4減速電機的內部結構是屬于齒輪硬齒面的擺線齒輪減速機，有別于B系列擺線針輪減速機，他的輸出方式是屬于同向同軸輸出的，也就是直線輸出的方式。與R系列減速機是同屬于一種輸出形式的。同時這系列的減速機可以與別的減速機進行組合匹配使用，可以形成組合的減速機有：R系列減速機，F(xiàn)系列減速機，K系列減速機，S系列減速機，無級變速減速器，NMRV蝸輪蝸桿減速機以及行星減速機等等。
擺線硬齒面齒輪減速機的內部構件選擇使用的是20CrMo優質合金鋼，相比于一些比較差的材質來說，選擇上好的原材料才能讓內部的構件在高速運轉的時候更加的耐磨。采用碳氮共滲處理的方式之后可以讓齒面硬度HRC60 ，更高的硬度可以滿足大負載的使用環境需求。
與傳統擺線針輪減速機相比較的話BR2減速機或者是說XR4減速機則是采用了系列化、模塊化的設計，傳動比覆蓋范圍廣、分級精細。傳動效率可以達到93%到95%，高效傳動綠色節能。此外在運行的過程中傳動平穩、噪音低，不漏油。同軸安裝體積小，立式與臥式兩種安裝形式，使用簡便。

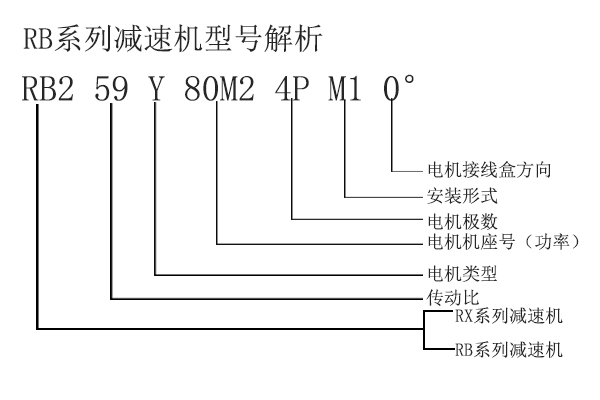

這類減速機的型號是選擇使用電機減速機一體的形式，有的利用電機的機座號表示電機功率，而有的則是直接使用電機功率的表示方式。
RB2減速機

安裝使用
（1）本系列產品減速機適用于24小時連續工作制，并允許正反向運轉。
（2）本減速機無自鎖作用，如在可能出現“倒轉動”―一增速運轉的場合，應嚴格限制低速軸的轉速及轉矩，以免發生機件的過載破壞。
（3）本擺線齒輪減速機的輸入軸和輸出軸不能承受較大的軸向力和徑向力，在有較大軸向力和徑向力的使用場合下必須采取適當?shù)拇胧?/span>
（4）減速機要安裝在沒有振動，盡量安裝在十分堅固的水平基礎上。在必須進行傾斜安裝的使用場合，減速機軸心線的傾斜度不得超過15°。
（5）法蘭式立裝型擺線齒輪減速機在安裝時，輸出軸必須垂直向下。
（6）采用油脂潤滑的擺線齒輪減速電機安裝角度自由。
（7）如需要采用除腳板式臥裝，法蘭式立裝以外的其他結構安裝形式，必須采取相應的潤滑和密封措施來保證潤滑充足和防止漏油。請與VEMTE減速機技術人員聯系。
（8）在振動較大或驅動一停止頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要定位銷（自備）進行加固。
更多的擺線齒輪減速機型號查詢可以點擊http://www.shzcv.com/xbbxcljsdj.html進行查看，或者是咨詢右下方的客服窗口。
