RB6/RX9擺線齒輪減速電機

型號：RBW6,RBL6,RXW9,RXL9,BRW6,BRL6,XRW9,XRL9
減速比：9-87比
扭矩范圍：1961-8032Nm
可配電機功率：7.5KW-30KW
X/B系列擺線硬齒面齒輪減速機需要更多型號請聯系我們

訂購熱線：13528634927

產品詳情擺線減速機安裝尺寸圖紙

關鍵詞：RB6減速機,RX9減速器,BR6減速電機,XR9擺齒輪減速箱廠家

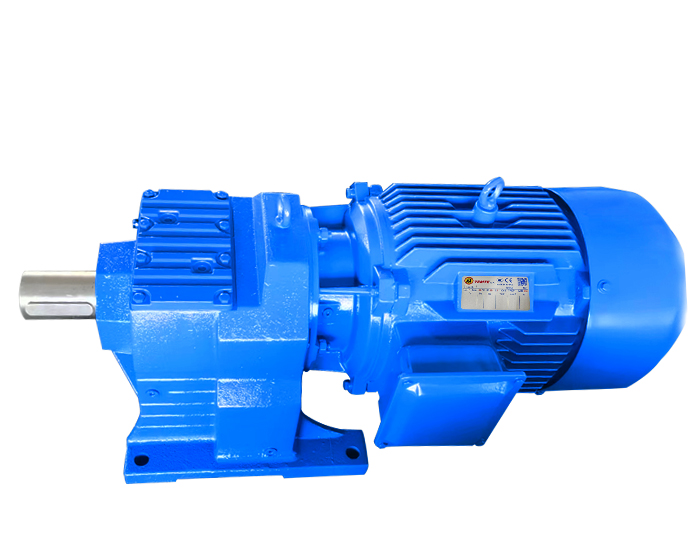

RB6減速機

RB6擺線齒輪減速機型號：RB6-59-Y7.5-4P，RB6-71-Y7.5-4P，RB6-87-Y7.5-4P，RB6-35-Y11-4P，RB6-43-Y11-4P，RB6-59-Y11-4P，RB6-71-Y11-4P，RB6-87-Y11-4P，RB6-29-Y15-4P，RB6-35-Y15-4P，RB6-43-Y15-4P，RB6-59-Y15-4P，RB6-71-Y15-4P，RB6-87-Y15-4P，RB6-17-Y18.5-4P，RB6-23-Y18.5-4P，RB6-29-Y18.5-4P，RB6-35-Y18.5-4P，RB6-43-Y18.5-4P，RB6-59-Y18.5-4P，RB6-71-Y18.5-4P，RB6-17-Y22-4P，RB6-23-Y22-4P，RB6-29-Y22-4P，RB6-35-Y22-4P，RB6-43-Y22-4P，RB6-9-Y30-4P，RB6-11-Y30-4P，RB6-17-Y30-4P，RB6-23-Y30-4P，RB6-29-Y30-4P，RB6-35-Y30-4P

RX9擺線硬齒輪減速馬達型號：RX9-59-Y7.5-4P，RX9-71-Y7.5-4P，RX9-87-Y7.5-4P，RX9-35-Y11-4P，RX9-43-Y11-4P，RX9-59-Y11-4P，RX9-71-Y11-4P，RX9-87-Y11-4P，RX9-29-Y15-4P，RX9-35-Y15-4P，RX9-43-Y15-4P，RX9-59-Y15-4P，RX9-71-Y15-4P，RX9-87-Y15-4P，RX9-17-Y18.5-4P，RX9-23-Y18.5-4P，RX9-29-Y18.5-4P，RX9-35-Y18.5-4P，RX9-43-Y18.5-4P，RX9-59-Y18.5-4P，RX9-71-Y18.5-4P，RX9-17-Y22-4P，RX9-23-Y22-4P，RX9-29-Y22-4P，RX9-35-Y22-4P，RX9-43-Y22-4P，RX9-9-Y30-4P，RX9-11-Y30-4P，RX9-17-Y30-4P，RX9-23-Y30-4P，RX9-29-Y30-4P，RX9-35-Y30-4P

RB6減速機與RX9減速機以及BR6減速機與XR9減速機的安裝尺寸一樣，可以相互代替。以上型號有立式以及臥式安裝不同的安裝方式去滿足在不同的機械的安裝位置要求。

擺線齒輪減速機尺寸

以上的減速機型號能匹配的電機功率有：7500瓦，11000瓦，15000瓦，18500瓦，22000瓦，30000瓦。減速器輸入端的配置包括：普通電機、防爆型電機、專用直流電機、調速電機、內錐式制動電機、多速電機、油馬達、低噪音電機或者是液壓馬達等等。
單個減速機的減速比：1比9、1比11、1比17、1比23、1比29、1比35、1比43、1比59、1比71、1比87
單一的減速機配上電機之后所形成的扭矩范圍在1961Nm-8032Nm，如果需要更大的輸出扭矩的話，那么就需要與別的系列的減速機進行組合去達到更大的輸出扭矩了，比如與R系列減速機，F(xiàn)系列減速機，K系列減速機，S系列減速機或者是無極變速減速機等等，只要能夠適配的都可以使用。

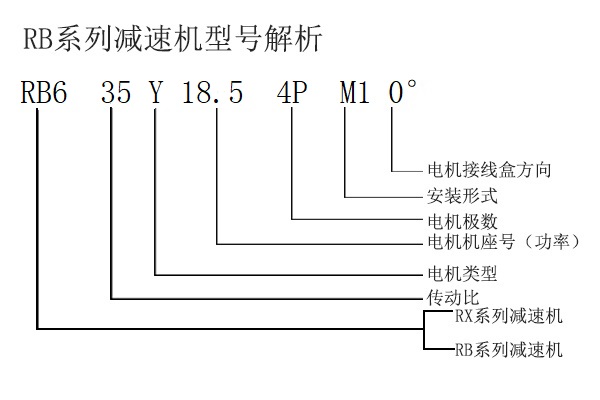

不同的廠家的型號表示不一樣，一方面是便于標識，另一方面是形成品牌共識，不同的廠家的表示方式是不一樣的，所以在購買或者是了解的時候需要考慮一下實際的情況的型號所表示的含義是什么。那么我們就用RB6減速機去進行舉例，比如這個RB6-35-Y18.5-4P-M1-0°減速機型號表示的是什么意思呢？下面看看具體的圖片解釋。

RB6型號解析

這種擺線齒輪硬齒面減速機與傳統的擺線針輪減速機進行相對比的話，是有三個比較突出的性能特點的，分別是：噪音低，不漏油，使用壽命長（耐磨）。那么是什么原因?qū)е铝诉@樣的差異呢？這要從減速機的內部結構開始說起。擺線齒輪的內部結構是齒輪類型的，選擇使用合金鋼經過滲碳加工處理之后，相比于原來的硬度的話有了不少的提升。硬度大會使得齒輪在高速運轉的時候更加的耐磨，與此同時，因?yàn)樗挠捕雀?，耐磨性?qiáng)，所以會導致他的噪音更小。綜合上面的兩個因素之后，這款減速機相比于擺線針輪減速機來說，他的使用壽命也大大的延長了不少。
安裝使用注意事項
1.本X系列擺線齒輪減速機或者是B系列擺線減速機適用于24小時連續工作制，并允許正反向運轉。
2.擺線齒輪減速機（單級）的輸出軸轉向與輸入軸轉向相反。
3.本減速機無自鎖作用，如在可能出現“倒轉動”―一增速運轉的場合，應嚴格限制低速軸的轉速及轉矩，以免發生機件的過載破壞。
4.本減速機的輸入軸和輸出軸不能承受較大的軸向力和徑向力，在有較大軸向力和徑向力的使用場合下必須采取適當?shù)拇胧?/span>
5.甲板式臥裝型擺線針輪減速機要安裝在沒有振動，十分堅固的水平基礎上。在必須進行傾斜安裝的使用場合，減速機軸心線的傾斜度不得超過15°。
6.法蘭式立裝型擺線針輪減速機在安裝時，輸出軸必須垂直向下。采用油脂潤滑的擺線針輪減速機安裝角度自由。
7.如需要采用除腳板式臥裝，法蘭式立裝以外的其他結構安裝形式，必須采取相應的潤滑和密封措施來保證潤滑充足和防止漏油。請與VEMTE減速電機選型技術人員聯系。

8.如果在振動較大或驅動一停止頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要定位銷(自備）進行加固。

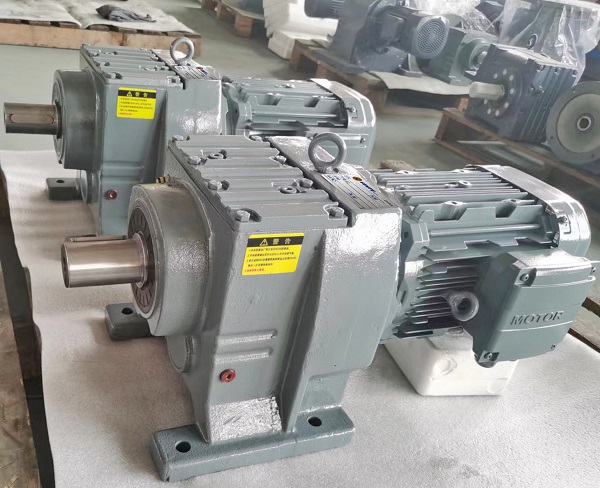

RX9減速電機

聯接方式注意事項：
1.標準擺線齒輪減速機的輸入軸和輸出軸和軸伸端形式為圓柱形，采用普通平鍵聯接。軸徑尺寸公差為h6，普通平鍵尺寸按GB1096-79《普通平鍵型式尺寸》的規定。
2.當采用聯軸器把接線齒輪減速電機與相配套的機械聯結時，必須把兩者的軸心線對準，同心度不應超過聯軸器所允許的范圍。
3.當擺線齒輪減速馬達與齒輪、皮帶輪或鏈輪相聯結時，必須保證兩者軸心線的平行度。
4.當使用三角皮帶輪來進行傳動時，三角皮帶不要漲得過緊，否則將會造成軸承損傷現象。
5.當使用鏈輪來進行傳動時，不要把齒鏈放得過松，否則在啟動時會產生沖擊力。

6.在把聯軸器、齒輪、皮帶輪、鏈輪等連接件裝入擺線齒輪臥式減速機的輸入軸和輸出軸時，不允許采用直接錘擊的方法，應利用軸伸端螺孔旋入螺栓，通過壓板壓入。否則會產生軸承損傷和緊固環脫落的危險。裝入后，應使連接件端面鐵緊擺線針輪減速機的端面。

更多的擺線齒輪減速機型號查詢可以點擊http://www.shzcv.com/xbbxcljsdj.html進行查看，或者是咨詢右下方的客服窗口。
