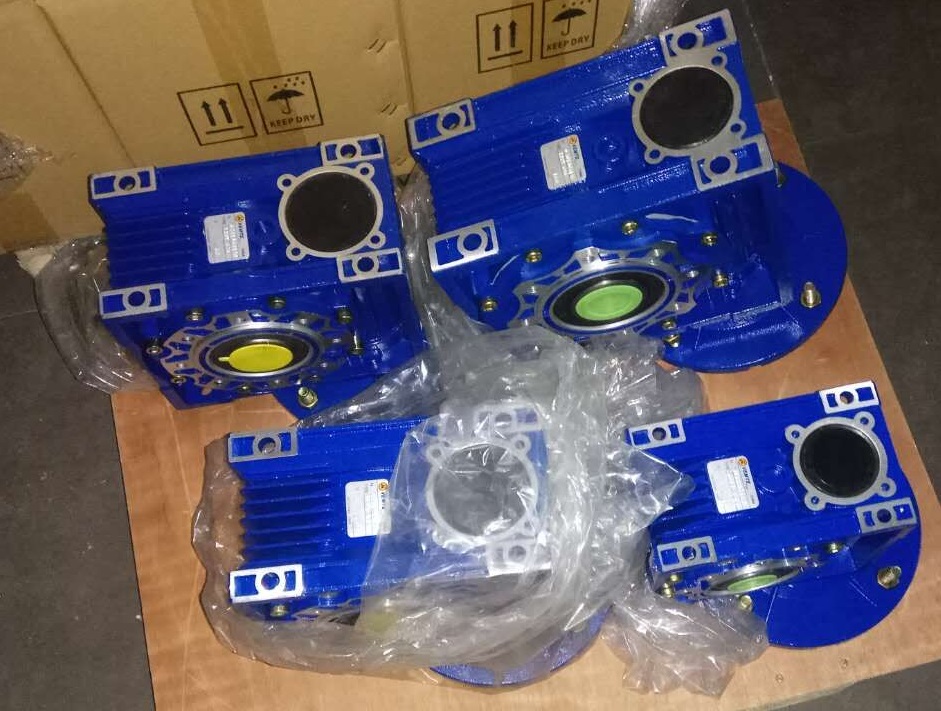

緊湊型擠泥機傳動裝置采用NMRV063減速機。隨著技術產業的不斷革新，人們對新型墻材的性能提出了更高的要求，空心磚向著承重、輕質、保溫、隔熱、裝飾及產業模數化的方向發展。這樣就對真空擠泥機設備提出了更多的要求。傳統的雙級真空擠泥機上級攪拌和下級擠出各自由一個蝸輪減速機驅動，采用的是上下兩級分開傳動的形式?，F(xiàn)經過創新，研制出了一種緊湊型真空擠泥機，這種擠泥機因為結構簡單緊湊、節能、占地面積小、安裝使用方便。其上下級共用一個蝸輪減速機工作。尤其適合中、小型磚廠利用原有廠房進行技術改造，改產空心磚。

緊湊型雙級真空擠泥機的關健部分是RV減速機。它將一臺電動機的動力分別驅動上級攪拌部分和下級擠出部分，傳動路線是；電動機的皮帶輪一氣動離合器—NMRV63減速機一上級—下級，因而大大簡化了傳動結構。擠泥機采用氣動離合器以后，使整機結構十分緊湊，整機重量減輕；而且操作靈活、方便，分離迅速徹底。其工作原理是:壓縮機的空氣進入離合器氣室內，使密封氣膜或活塞產生軸向運動，從而使摩擦片得到壓緊傳遞扭矩，使原來空轉的皮帶輪帶動RV減速機蝸桿軸一起轉動，把電動機的動力傳遞到擠泥機上，當排出壓縮空氣以后，摩擦片靠彈簧的作用快速復位，徹底分離，皮帶輪仍然空轉，NMRV63減速機停止轉動。氣動離合器都有軸向尺寸、重量輕，使用過程中能夠自動補償磨損造成的間隙，工作可靠等特點。
緊湊型雙級真空擠泥機直接安裝離合器實現懸臂傳動，在RV減速機的高速軸上直接安裝離合器（含大槽輪），在離合器與軸之間采用卸荷裝置，是離合器在高速軸上實現懸臂傳動的理想結構?？墒闺x合器的重量和帶傳動的張緊力通過支承套作用在蝸輪減速機的箱體上，使軸不受力只傳遞扭矩。卸荷裝置中的支承套需固定在NMRV063減速機箱體的端面上，需將箱體上高速軸處的凸緣加大。
由于全國各地泥料性質差異很大，生產的產品也不相同，采用一種轉速不能符合使用要求。為此，將NMRV63減速機電機皮帶輪由整體結構改為裝配結構，由固定在電機軸上的內套和可以更換的外圈組合而成。二者為錐度配合聯結，如要改變轉速，只須用螺釘將外圈頂出，換上適合外徑的外圈，就可獲得需要的轉速。一般來說，轉速在25r/min～35r/min之間選用，就可以滿足不同的使用要求，并使其發揮正常的效率。http://www.shzcv.com/Products/nmrv063jsj.html
